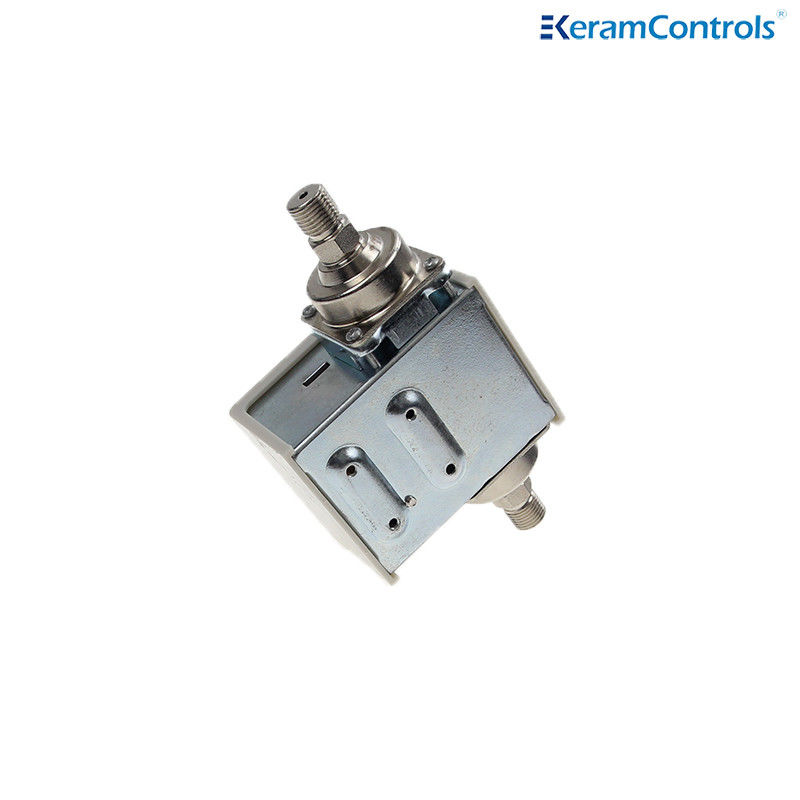

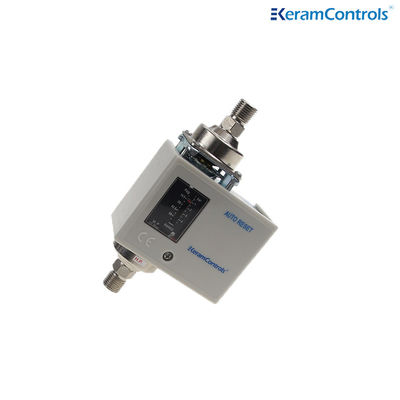

Διευθετήσιμος διακόπτης πίεσης, διαφορικός ελεγκτής πίεσης για το νερό
| Μοντέλο: | QYD | Θερμοκρασία λειτουργίας: | -20~120℃ |
|---|---|---|---|
| Προστασία: | IP33 | ||
| Επισημαίνω |
IP33 διευθετήσιμος διακόπτης πίεσης,125V διευθετήσιμος διαφορικός ελεγκτής πίεσης,Διευθετήσιμοι διαφορικοί διακόπτες πίεσης CE |
||
Ρυθμίσιμος διακόπτης πίεσης, διαχωριστικός ελεγκτής πίεσης για νερό
Περιγραφή
Ο διασταλτικός έλεγχος πίεσης QYD χρησιμοποιείται συνήθως σε σύστημα αερίου ή υγρού για τον έλεγχο της διαφοράς πίεσης μεταξύ του αγωγού αερίου/υγρού και του κυκλώματος.Μια τυπική εφαρμογή είναι η εγκατάσταση του ελεγκτή στον αγωγό παράκαμψης κοντά στην αντλία συστήματοςΌταν η διαφορά πίεσης του συστήματος αυξηθεί και υπερβαίνει την προεπιλεγμένη πίεση, η βαλβίδα ελέγχου ανοίγει και περισσότερο υγρό/αέριο περνά μέσα από την πλευρική βαλβίδα,που θα μειώσει τη διαφορά πίεσης μεταξύ αυτών των δύο σωλήνων του συστήματος νερούΑντίθετα, η διαφορά πίεσης θα αυξηθεί μεταξύ αυτών των δύο σωλήνων του συστήματος ύδρευσης.
Η σειρά QYD διαφορικών ελέγχων πίεσης έχει σχεδιαστεί για να αποδείξει την ροή μέσω αντλιών
Ανακαινισμένος μικρο-συνδέτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
Χρησιμοποιείται σε φθοριωμένο ψυκτικό, αλλά και στον αέρα και το υγρό ((-20 έως 120 °C)
Ευέλικτη θήκη στερέωσης
Διαφορετικές συνδέσεις είναι διαθέσιμες κατόπιν αιτήματος
Αξιολόγηση IP33
Έγκριση CE
Προδιαγραφή του μοντέλου
| Σχήμα | Διαφορετικό ((Bar) | Εγκατάσταση εργοστασίου | Δουλειά μέγιστης πίεση |
|
| Ελάχιστο | Μαξ | |||
| QYD2C | 0.5 | 2 | 0.5 | 12 |
| QYD4C | 0.5 | 3.5 | 1 | 12 |
| QYD4CH | 0.5 | 3.5 | 1 | 30 |
| QYD6CH | 1 | 6 | 6 | 30 |
| QYD4C/B | 0.3 | 4 | 0.3 | 17 |
Μέγεθος (mm)
Ηλεκτρική ικανότητα
|
Καθορισμένες Amps ((A) Διάταξη: |
125V A.C. |
250V A.C. |
|
| Μη επαγωγικό ρεύμα | 20Α | 10Α | |
| Επαγωγική Τρέχων |
Πλήρης φόρτιση | 15Α | 8Α |
| Κλειδωμένος περιστροφέας | 72Α | ||
Λειτουργία επικοινωνίας
| 1 | Κοινό τερματικό |
| 2 | Κοντά στην αύξηση της πίεσης |
| 3 | Κοντά στην μείωση της πίεσης |
Η λειτουργική κατεύθυνση στο πιέσιμο Αύξηση σε υψηλή πίεση.
Σύνδεση και εγκατάσταση
Πλάκα στερέωσης
Οδηγίες λειτουργίας
1Το νέο εξωτερικό κάλυμμα, δύο δάχτυλα τσιμπήσετε και τις δύο πλευρές του πλαστικού καπάκου, ανοίξτε το εξωτερικό κάλυμμα μπορεί να αντληθεί έξω.
2Για να τοποθετηθεί στον σωλήνα, πρέπει να χρησιμοποιήσετε δύο κλειδιά και να στρίψετε σφιχτά.
3. Μην εγκαταστήσετε τον ελεγκτή πάνω από την ηλεκτρική ικανότητα της συσκευής.
