Λεπτομέρειες:
|
| Όνομα: | Υγροί διακόπτες ροής | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| Προσαρμοσμένη υποστήριξη: | COem | Προστασία: | IP65 |
| Πιστοποίηση: | CE | Ρύθμιση επαφών: | SPDT |
| Ηλεκτρική εκτίμηση: | 15(8) ΈΝΑ 24/250VAC | Επιτρεπτή θερμοκρασία: | Κουπί (- 20 ~ 120℃) |
| Εγκατάσταση: | κάθετη εγκατάσταση | Παράδοση: | 3-5 εργάσιμες ημέρες |
| Καλώδιο: | M18 | Αισθαμένος στοιχείο: | Κουπί |
| Επισημαίνω: | Πιό ψυχρός διακόπτης ροής του νερού ορείχαλκου,250V πιό ψυχρός διακόπτης ροής του νερού,250V διακόπτης ροής για το ψυγείο |
||

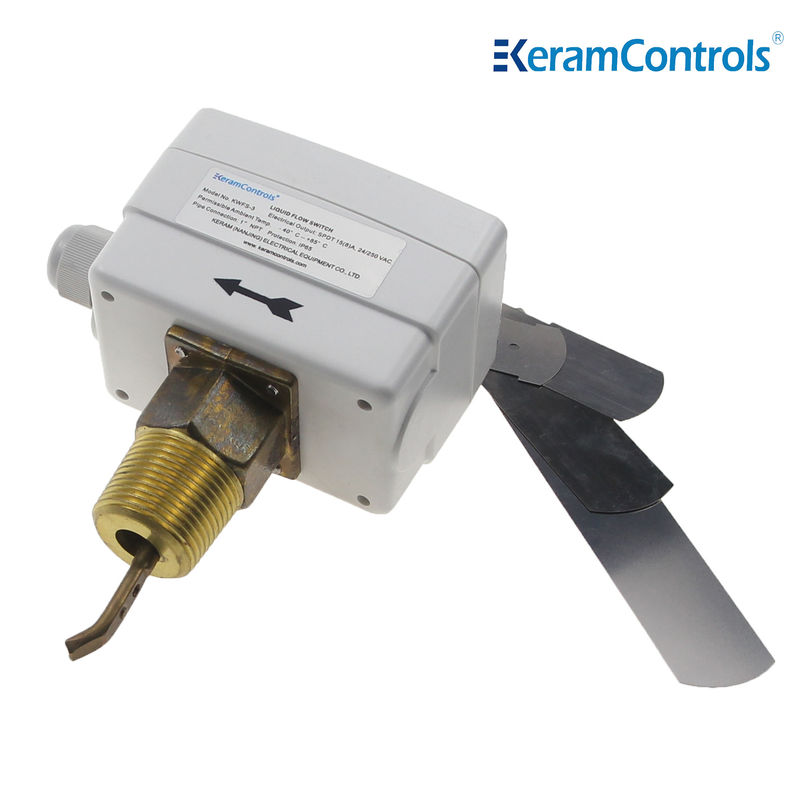

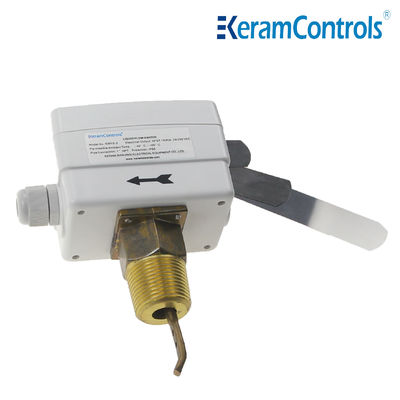

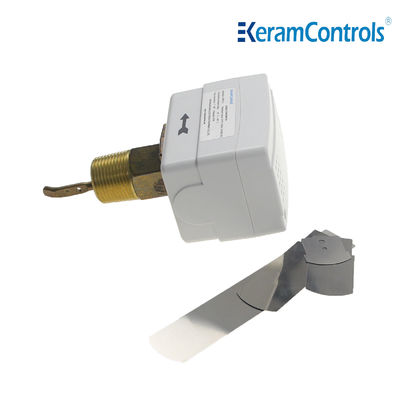

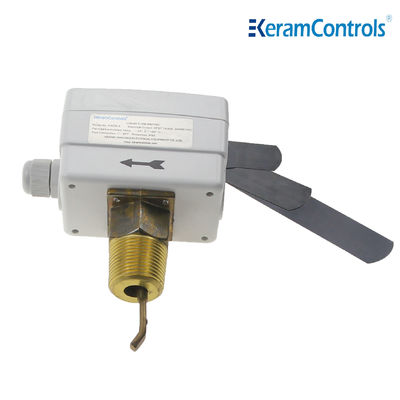

Υγρός διακόπτης ροής σειράς KWFS.
Υγροί διακόπτες ροής ορείχαλκου 250V 8A cOem IP65 για τη θέρμανση, κλιματισμός
Ο υγρός διακόπτης κουπιών ροής σειράς KWFS, που ταιριάζει για τους σωλήνες των βιομηχανικών εγκαταστάσεων: θέρμανση και κλιματισμός, συστήματα ψύξης και αντλίες θερμότητας. Έλεγχος ροής του νερού και των κανονικών μέσων.
Ο υγρός διακόπτης κουπιών ροής σειράς KWFS προσφέρει μια οικονομική λύση παρουσιάσεων αποδείξεων ροής.
Τα κουπιά είναι διευθετήσιμα για να εγκαταστήσουν το» σωλήνα μεγέθους 1 έως 8.
Έλεγχος και υγρή ροή οργάνων ελέγχου των λεβήτων, των αντλιών, κ.λπ., της θέρμανσης, της ψύξης, και του εξοπλισμού κλιματισμού.
Χαρακτηριστικά γνωρίσματα
●Έλεγχος ροής του νερού και των κανονικών μέσων
●Ο ανακαινισμένος διακόπτης μικροϋπολογιστών SPDT εξασφαλίζει την αξιόπιστη λειτουργία διακοπτών
●15 (8A) εκτίμηση διακοπτών 250VAC
●IP65, κατηγορία Ι περίφραξη
●Καθορισμένο σημείο διευθετήσιμο
●Κουπί ανοξείδωτου
●Υλικό ορείχαλκου
●Μέγιστα υγρά temp 120℃
●Ανώτατη πίεση εργασίας 13.5Ba
| Τύπος λειτουργίας | On/Off, ενός σταδίου, διακόπτης μικροϋπολογιστών |
| Παραγωγή | SPDT 15 (8A) 24/250VAC |
| Ποσοστά ροής | Δείτε τον πίνακα ποσοστού ροής |
| Θέτοντας ρύθμιση ποσοστού ροής | Εσωτερική βίδα |
| Αισθαμένος στοιχείο | Κουπί |
| Υγρές εφαρμογές | Καυτός, κατεψυγμένος, καλά, τη λίμνη και το θαλάσσιο νερό, τη γλυκόλη άλμης ή αιθυλενίου |
| Υλικό μερών σε επαφή με το ρευστό | Ορείχαλκος |
| Υλικό κουπιών | Ανοξείδωτο |
| Υγρή θερμοκρασία | -20℃~120℃ |
| Επιτρεπτή περιβαλλοντική θερμοκρασία | -40℃~85℃ |
| Επιτρεπτή περιβαλλοντική υγρασία | 10… 90% RH, non-condensing |
| Είσοδος καλωδίων | M18 συναρμολόγηση |
| Κατοικία | ABS αντίστασης πυρκαγιάς ή PC |
| Προστασία | IP65 |
| Χρώμα | Άσπρος |
| Βάρος | 1.0Kg |
Τύποι προτύπων
| Πρότυπο | Σύνδεση |
| Kwfs-1 | 1/2» -14 NPT |
| Kwfs-2 | 3/4» -14 NPT |
| Kwfs-3 | 1» -11 ½ NPT |
| Μέγεθος σωλήνων γραμμών (.) | 1 | 1 ¼ | 1 ½ | 2 | 2 ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Αύξηση ροής ①& ② που συνδέεται |
4.2 (1,0) |
5.8 (1,3) |
7.5 (1,7) |
13.7 (3,1) |
17.6 (4,0) |
27.5 (6,2) |
64..7 (14,7) |
35.2 (8,0) |
12.5 (28,4) |
57.01 (12,9) |
90.0 (43,1) |
74.0 (16,8) |
374.7 (85,1) |
204.7 (46,5) |
| Μείωση ροής ①& ③ που συνδέεται |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1,1) |
13.7 (2,2) |
11.9 (2,7) |
19 (4,3) |
50.1 (11,4) |
26.9 (6,1) |
101.1 (22,9) |
41.0 (9,3) |
158.0 (35,9) |
54.0 (12,3) |
319.7 (72,6) |
170.0 (3806) |
|
| Max.flow | Αύξηση ροής ①& ② που συνδέεται |
9.2 (2,1) |
13.3 (3,0) |
17.6 (4,0) |
26.9 (6,1) |
30.8 (7,0) |
50.2 (11,4) |
127.6 (29,0) |
81.0 (18,4) |
245.0 (55,6) |
118.0 (18,4) |
374.7 (85,1) |
144.0 (32,7) |
759.5 (172,5) |
415.0 (94,2) |
| Μείωση ροής ①& ③ που συνδέεται |
8.1 (1,9) |
12.5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28.6 (6,5) |
471 (10,7) |
122.0 (27,7) |
76.2 (17,3) |
234.7 (53,3) |
111.0 (25,2) |
359.7 (81,7) |
134.7 (30,6) |
729.6 (165,7) |
400.6 (90,8) |
|
Σημείωση:
①Για τα ποσοστά ροής με το επίθημα «Ζ», το κουπί 6 ίντσας πρέπει να εγκατασταθεί.
②Η μονάδα ποσοστού ροής του ανωτέρω πίνακα είναι GPM (μ το /h)
Ο διακόπτης ροής μπορεί να εγκατασταθεί σε κάθε θέση μακριά από τους αγκώνες ή throttlings, με το βέλος στην κατεύθυνση ροής. Εάν ο σωλήνας είναι κάθετος, επαναρυθμίστε τη σειρά στο βάρος κουπιών ισορροπίας. Εάν η συσκευή τοποθετείται προς τα κάτω, πάρτε την προσοχή στις σκουριές και την εφαρμόστε σε έναν ευθύ σωλήνα που είναι μακριά από τα φίλτρα, τις βαλβίδες, κ.λπ., με το μήκος τουλάχιστον 5 φορές η διάμετρος του σωλήνα προς τα πάνω και προς τα κάτω η μονάδα.
Σημείωση:
Ο διακόπτης ροής είναι εργοστάσιο που βαθμολογείται στην ελάχιστη ευαισθησία του. Για να αυξήσετε την καθορισμένη βαλβίδα, γυρίστε τη βίδα ρύθμισης δεξιόστροφα. Η αποκόπτω? βαλβίδα πρέπει να είναι ≥the ελάχιστη ροή απαραίτητη να εγγυηθεί την προστασία των εγκαταστάσεων.
| Εγκαταστήστε το κουπί | |
| Σωλήνας | Αριθ. |
| 1» | 1 |
| 11/4» | 1 |
| 11/2» | 1 |
| 2» | 1,2 |
| 21/2» | 1,2 |
| 3» | 1,2,3 |
| 4» | 1,2,3 |
| 4 " Ζ | 1,2,3,4 |
| 5» | 1,2,3 |
| 5 " Ζ | 1,2,3,4 |
| 6» | 1,2,3 |
| 6 " Ζ | 1,2,3,4 |
| 8» | 1,2,3 |
| 8 " Ζ | 1,2,3,4 |
1 Q: Ποιος είναι ο χρόνος παράδοσης;
Α: Σύμφωνα με την προδιαγραφή και την ποσότητα διαταγής σας, γενικά 4
ημέρες για τα κανονικά τυποποιημένα προϊόντα μέσα σε 10pcs.
2 Q: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Α: Είμαστε κατασκευαστής με πολλά έτη εμπειρίας. Έχουμε το μας
εργοστάσιο. Καλωσορίστε για να επισκεφτείτε το εργοστάσιό μας.
3 Q: Μπορούμε να χρησιμοποιήσουμε το λογότυπό μας στα προϊόντα;
Α: Τα Yes.We μπορούν να παρέχουν την υπηρεσία cOem.
4 Q: Έχετε τα προϊόντα με το πιστοποιητικό πρώην-απόδειξης;
Α: Ναι, μπορούμε να προσφέρουμε τα πιστοποιητικά απόδειξης εγγενής-ασφάλειας και φλογών.
5 Q: Ποια είναι η εξουσιοδότηση των προϊόντων σας;
Α: Κανονικοί είναι 12 μήνες.
6 Q: Ποιο είναι το μέσο συγκοινωνίας;
Α: Εκφράστε όπως TNT, η Fedex, DHL, το UPS, ή οι διοικητικές μέριμνες από το δείκτη.
