Λεπτομέρειες:
|
| όνομα: | Διακόπτης ροής υγρού | Είδος λειτουργίας: | On/Off, μονοβάθμιος, μικροδιακόπτης |
|---|---|---|---|
| Θερμοκρασία υγρού: | -20℃~120℃ | Επιτρεπόμενη θερμοκρασία περιβάλλοντος: | -40℃~85℃ |
| Επισημαίνω: | Πνευματική ηλεκτρική βαλβίδα σωληνοειδών,Ηλεκτρική βαλβίδα σωληνοειδών KSV 380V,CE KSV πνευματική βαλβίδα σωληνοειδών 24 βολτ |
||

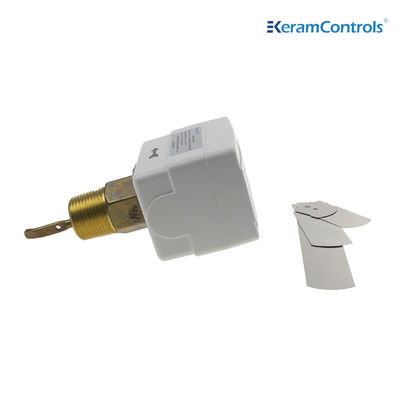

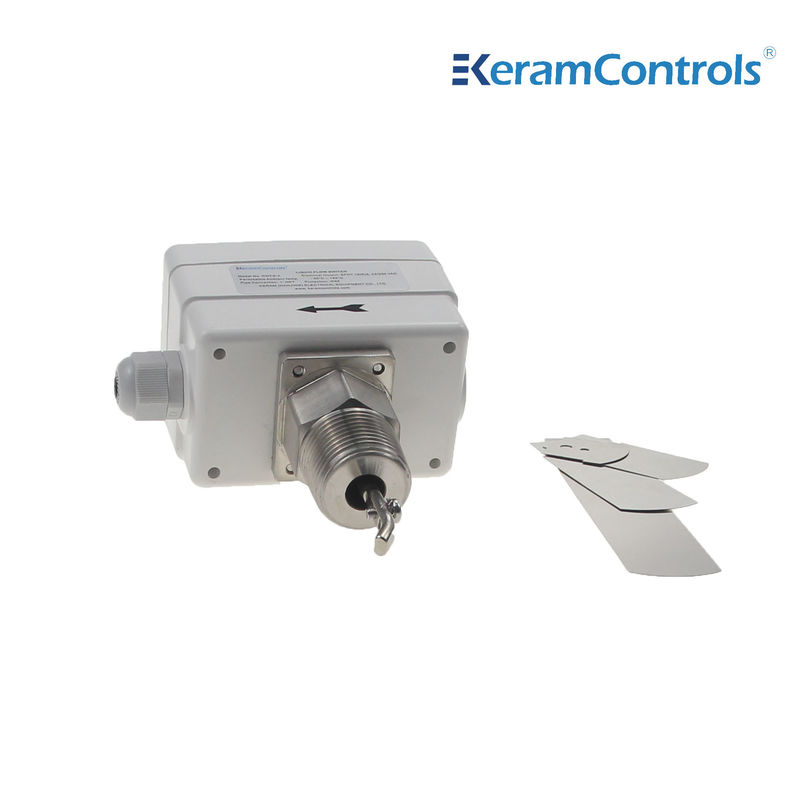

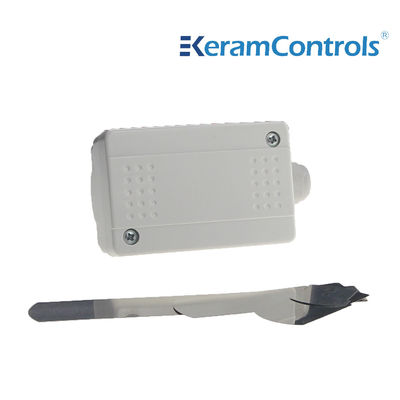

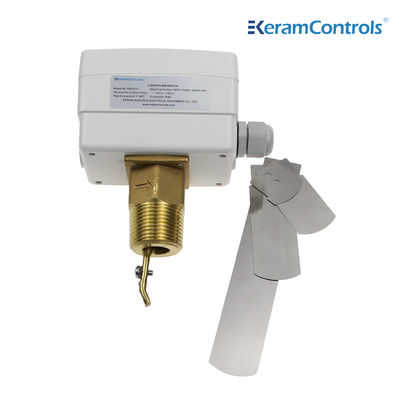

Διακόπτης ροής υγρού της σειράς KWFS, κατάλληλος για αγωγούς σε βιομηχανικές εγκαταστάσεις: θέρμανση και κλιματισμός, συστήματα ψύξης και αντλίες θερμότητας, έλεγχος ροής νερού και συμβατικών υγρών μέσων.
Έλεγχος και παρακολούθηση της ροής υγρών λεβήτων, αντλιών κ.λπ., εξοπλισμού θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Έλεγχος ροής νερού και κανονικών μέσων
● Ο ανακαινισμένος μικροδιακόπτης SPDT διασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
● Ονομασία διακόπτη 15(8A)250VAC
● IP65, περίβλημα κατηγορίας I
● Ρυθμιζόμενο σημείο ρύθμισης
● Κουπί από ανοξείδωτο χάλυβα
●Υλικό ορείχαλκου
● Μέγ.θερμοκρασία υγρού 120℃
● Μέγιστη πίεση λειτουργίας 13,5Ba
| Είδος λειτουργίας | On/Off, μονοβάθμιος, μικροδιακόπτης |
| Παραγωγή | SPDT 15(8A) 24/250VAC |
| Ρυθμοί ροής | Δείτε τον πίνακα ρυθμών ροής |
| Ρύθμιση ρύθμισης ρυθμού ροής | Εσωτερική βίδα |
| Αισθητήριο στοιχείο | Κουπί |
| Υγρές εφαρμογές | Ζεστό, παγωμένο, πηγάδι, πισίνα και θαλασσινό νερό, άλμη ή αιθυλενογλυκόλη |
| Υλικό εξαρτημάτων σε επαφή με ρευστό | Ορείχαλκος |
| Υλικό κουπιών | Ανοξείδωτο ατσάλι |
| Θερμοκρασία υγρού | -20℃~120℃ |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40℃~85℃ |
| Επιτρεπόμενη υγρασία περιβάλλοντος | 10…90% RH, χωρίς συμπύκνωση |
| Είσοδος καλωδίου | M18 Εξάρτημα |
| Στέγαση | Ανθεκτικό στη φωτιά ABS ή PC |
| ΠΡΟΣΤΑΣΙΑ | IP65 |
| Χρώμα | άσπρο |
| Βάρος | 1,0 kg |
Τύποι Μοντέλου
| Μοντέλο | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Μέγεθος σωλήνα γραμμής (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Ζ | 5 | 5Ζ | 6 | 6Ζ | 8 | 8Ζ | |
| Ελάχιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374,7 (85.1) |
204,7 (46,5) |
| Μείωση ροής ①&③Συνδέθηκε |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Μέγιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (18.4) |
374,7 (85.1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94.2) |
| Μείωση ροής ①&③Συνδέθηκε |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81,7) |
134,7 (30.6) |
729,6 (165,7) |
400,6 (90,8) |
|
Σημείωση:
① Για ρυθμούς ροής με επίθημα "Z", πρέπει να εγκατασταθεί το κουπί 6 ιντσών.
②Η μονάδα ταχύτητας ροής του παραπάνω πίνακα είναι GPM (m/h)
Ο διακόπτης ροής μπορεί να εγκατασταθεί σε κάθε θέση μακριά από αγκώνες ή πεταλούδες, με βέλος στην κατεύθυνση ροής.Εάν ο σωλήνας είναι κατακόρυφος, βαθμονομήστε ξανά το εύρος για να εξισορροπήσετε το βάρος του κουπιού.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίστε να κολλήσει σκωρίες και εφαρμόστε την σε έναν ευθύ σωλήνα που απέχει από φίλτρα, βαλβίδες κ.λπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα ανάντη και κατάντη της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι εργοστασιακά βαθμονομημένος με την ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρύθμισης, περιστρέψτε τη βίδα ρύθμισης δεξιόστροφα. Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη παροχή που απαιτείται για την εγγύηση της προστασίας της εγκατάστασης.
| Εγκαταστήστε το Paddle | |
| Σωλήνας | ΟΧΙ. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Ζ | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Ζ | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Ζ | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Ζ | 1,2,3,4 |
