Λεπτομέρειες:
|
| όνομα: | Διακόπτης ροής υγρού | Προσαρμοσμένο: | OEM |
|---|---|---|---|
| Παραγωγή: | SPDT 15(8A) 24/250VAC | Υγρές εφαρμογές: | Ζεστό, παγωμένο, πηγάδι, πισίνα και θαλασσινό νερό, άλμη ή αιθυλενογλυκόλη |
| Θερμοκρασία υγρού: | -20℃~120℃ | Επιτρεπόμενη θερμοκρασία περιβάλλοντος: | -40℃~85℃ |
| Στέγαση: | Ανθεκτικό στη φωτιά ABS ή PC | ||
| Επισημαίνω: | Ksv-01 ηλεκτρική βαλβίδα σωληνοειδών HFC,220V ηλεκτρική βαλβίδα σωληνοειδών,Βαλβίδα σωληνοειδών νερού HCFC 220v |
||

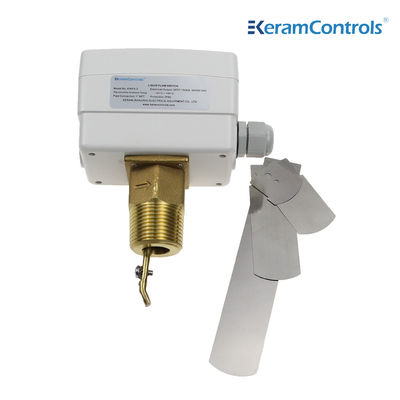

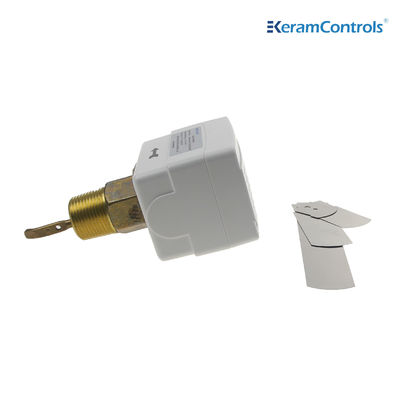

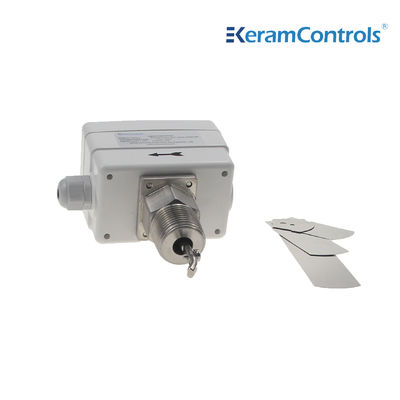

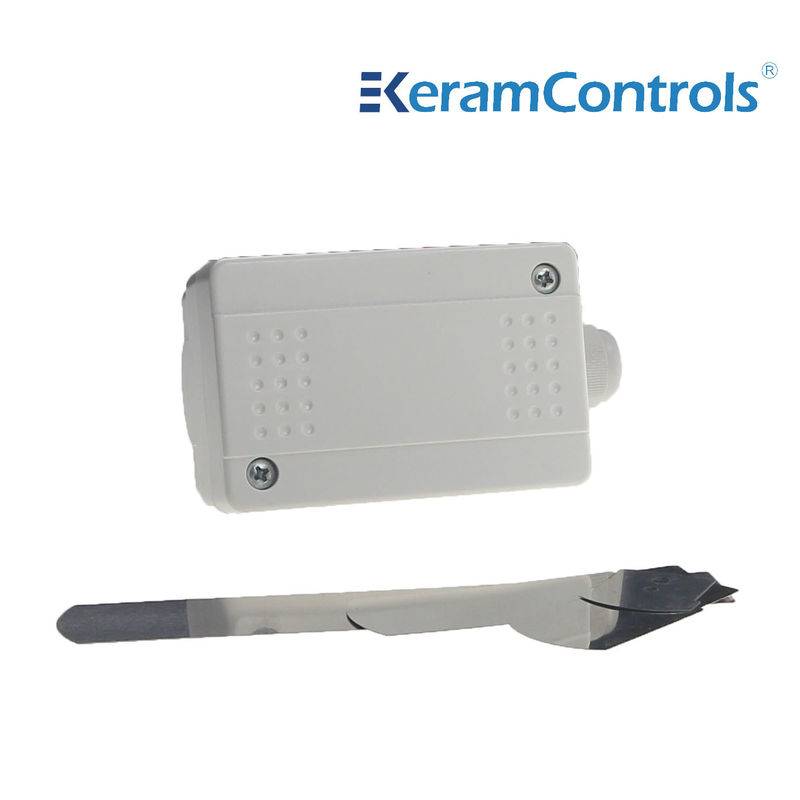

Το KWFS είναι ένας διακόπτης ροής με κατηγορία προστασίας IP65, ο οποίος μπορεί να χρησιμοποιηθεί σε σκληρά περιβάλλοντα και η επαφή του με το μέσο είναι από ορείχαλκο, γεγονός που μπορεί να κάνει τη διάρκεια ζωής του εξοπλισμού μεγάλη.
Έλεγχος και παρακολούθηση της ροής υγρών λεβήτων, αντλιών κ.λπ., εξοπλισμού θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Έλεγχος ροής νερού και κανονικών μέσων
● Ο ανακαινισμένος μικροδιακόπτης SPDT διασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
● Ονομασία διακόπτη 15(8A)250VAC
● IP65, περίβλημα κατηγορίας I
● Ρυθμιζόμενο σημείο ρύθμισης
● Κουπί από ανοξείδωτο χάλυβα
●Υλικό ορείχαλκου
● Μέγ.θερμοκρασία υγρού 120℃
● Μέγιστη πίεση λειτουργίας 13,5Ba
| Είδος λειτουργίας | On/Off, μονοβάθμιος, μικροδιακόπτης |
| Παραγωγή | SPDT 15(8A) 24/250VAC |
| Ρυθμοί ροής | Δείτε τον πίνακα ρυθμών ροής |
| Ρύθμιση ρύθμισης ρυθμού ροής | Εσωτερική βίδα |
| Αισθητήριο στοιχείο | Κουπί |
| Υγρές εφαρμογές | Ζεστό, παγωμένο, πηγάδι, πισίνα και θαλασσινό νερό, άλμη ή αιθυλενογλυκόλη |
| Υλικό εξαρτημάτων σε επαφή με ρευστό | Ορείχαλκος |
| Υλικό κουπιών | Ανοξείδωτο ατσάλι |
| Θερμοκρασία υγρού | -20℃~120℃ |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40℃~85℃ |
| Επιτρεπόμενη υγρασία περιβάλλοντος | 10…90% RH, χωρίς συμπύκνωση |
| Είσοδος καλωδίου | M18 Εξάρτημα |
| Στέγαση | Ανθεκτικό στη φωτιά ABS ή PC |
| ΠΡΟΣΤΑΣΙΑ | IP65 |
| Χρώμα | άσπρο |
| Βάρος | 1,0 kg |
Τύποι Μοντέλου
| Μοντέλο | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Μέγεθος σωλήνα γραμμής (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Ζ | 5 | 5Ζ | 6 | 6Ζ | 8 | 8Ζ | |
| Ελάχιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374,7 (85.1) |
204,7 (46,5) |
| Μείωση ροής ①&③Συνδέθηκε |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Μέγιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (18.4) |
374,7 (85.1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94.2) |
| Μείωση ροής ①&③Συνδέθηκε |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81,7) |
134,7 (30.6) |
729,6 (165,7) |
400,6 (90,8) |
|
Σημείωση:
① Για ρυθμούς ροής με επίθημα "Z", πρέπει να εγκατασταθεί το κουπί 6 ιντσών.
②Η μονάδα ταχύτητας ροής του παραπάνω πίνακα είναι GPM (m/h)
Ο διακόπτης ροής μπορεί να εγκατασταθεί σε κάθε θέση μακριά από αγκώνες ή πεταλούδες, με βέλος στην κατεύθυνση ροής.Εάν ο σωλήνας είναι κατακόρυφος, βαθμονομήστε ξανά το εύρος για να εξισορροπήσετε το βάρος του κουπιού.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίστε να κολλήσει σκωρίες και εφαρμόστε την σε έναν ευθύ σωλήνα που απέχει από φίλτρα, βαλβίδες κ.λπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα ανάντη και κατάντη της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι εργοστασιακά βαθμονομημένος με την ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρύθμισης, περιστρέψτε τη βίδα ρύθμισης δεξιόστροφα. Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη παροχή που απαιτείται για την εγγύηση της προστασίας της εγκατάστασης.
| Εγκαταστήστε το Paddle | |
| Σωλήνας | ΟΧΙ. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Ζ | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Ζ | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Ζ | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Ζ | 1,2,3,4 |
1 Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Σύμφωνα με τις προδιαγραφές και την ποσότητα της παραγγελίας σας, γενικά 4
ημέρες για κανονικά τυποποιημένα προϊόντα εντός 10 τεμ.
2 Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε κατασκευαστής με πολλά χρόνια εμπειρίας. Έχουμε το δικό μας
δικό μας εργοστάσιο. Καλώς ήρθατε να επισκεφτείτε το εργοστάσιό μας.
3 Ε: Μπορούμε να χρησιμοποιήσουμε το λογότυπό μας στα προϊόντα;
Α: Ναι. Μπορούμε να παρέχουμε υπηρεσία OEM.
4 Ε: Έχετε προϊόντα με πιστοποιητικό ex-proof;
Α: Ναι, μπορούμε να προσφέρουμε πιστοποιητικά εσωτερικής ασφάλειας και φλόγας.
5 Ε: Ποια είναι η εγγύηση των προϊόντων σας;
Α: Το κανονικό είναι 12 μήνες.
