Λεπτομέρειες:
|
| Όνομα: | Υγροί διακόπτες ροής | Προσαρμοσμένη υποστήριξη: | COem |
|---|---|---|---|
| Εξουσιοδότηση: | 1 έτος | Πιστοποίηση: | CE |
| Ρύθμιση επαφών: | SPDT | Ηλεκτρική εκτίμηση: | 15(8) ΈΝΑ 24/250VAC |
| Επιτρεπτή θερμοκρασία: | Κουπί (- 20 ~ 120℃) | Εγκατάσταση: | κάθετη εγκατάσταση |
| Παράδοση: | 3-5 εργάσιμες ημέρες | Καλώδιο: | M18 |
| Αισθαμένος στοιχείο: | Κουπί | Προστασία: | IP65 |
| χρώμα: | Άσπρος | ||
| Επισημαίνω: | Υγροί διακόπτες ροής ορείχαλκου 24V,24V υγροί διακόπτες ροής ορείχαλκου,24V 15A επάνω από το διακόπτη ροής του νερού |
||

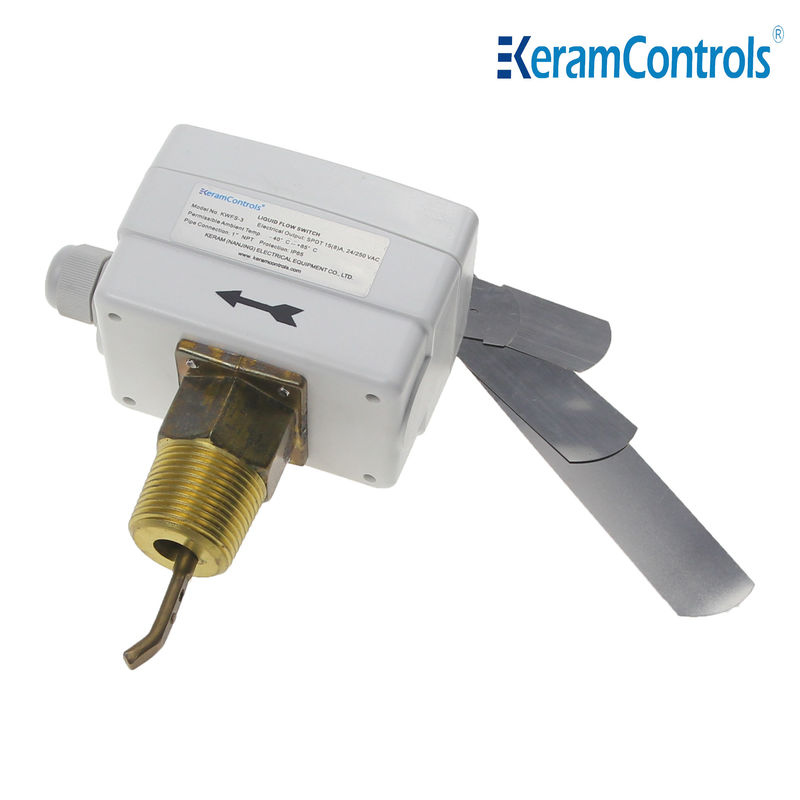

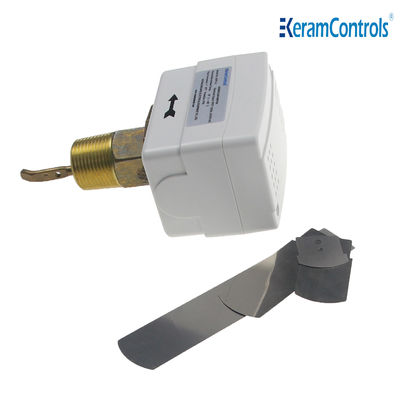

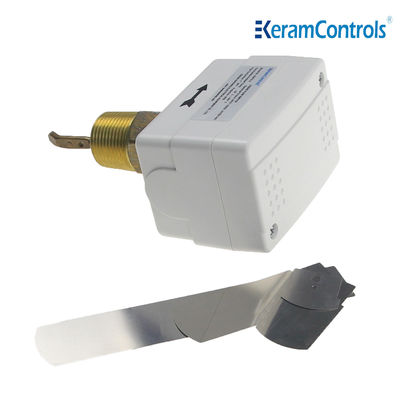

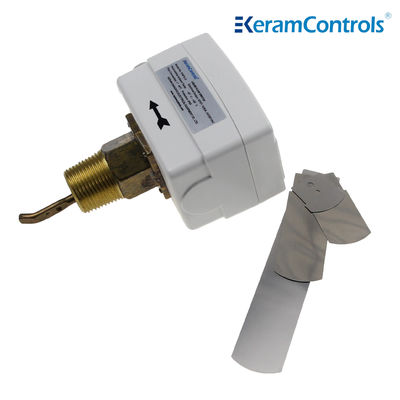

Υγρός διακόπτης ροής σειράς KWFS
Ο υγρός διακόπτης κουπιών ροής σειράς KWFS, που ταιριάζει για τους σωλήνες των βιομηχανικών εγκαταστάσεων: θέρμανση και κλιματισμός, συστήματα ψύξης και αντλίες θερμότητας. Έλεγχος ροής του νερού και των κανονικών μέσων.
Τα κουπιά είναι διευθετήσιμα για να εγκαταστήσουν το» σωλήνα μεγέθους 1 έως 8.
Ο υγρός διακόπτης κουπιών ροής σειράς KWFS προσφέρει μια οικονομική λύση παρουσιάσεων αποδείξεων ροής.
Έλεγχος και υγρή ροή οργάνων ελέγχου των λεβήτων, των αντλιών, κ.λπ., της θέρμανσης, της ψύξης, και του εξοπλισμού κλιματισμού.
Χαρακτηριστικά γνωρίσματα
●Έλεγχος ροής του νερού και των κανονικών μέσων
●Ο ανακαινισμένος διακόπτης μικροϋπολογιστών SPDT εξασφαλίζει την αξιόπιστη λειτουργία διακοπτών
●15 (8A) εκτίμηση διακοπτών 250VAC
●IP65, κατηγορία Ι περίφραξη
●Καθορισμένο σημείο διευθετήσιμο
●Κουπί ανοξείδωτου
●Υλικό ορείχαλκου
●Μέγιστα υγρά temp 120℃
●Ανώτατη πίεση εργασίας 13.5Ba
| Τύπος λειτουργίας | On/Off, ενός σταδίου, διακόπτης μικροϋπολογιστών |
| Παραγωγή | SPDT 15 (8A) 24/250VAC |
| Ποσοστά ροής | Δείτε τον πίνακα ποσοστού ροής |
| Θέτοντας ρύθμιση ποσοστού ροής | Εσωτερική βίδα |
| Αισθαμένος στοιχείο | Κουπί |
| Υγρές εφαρμογές | Καυτός, κατεψυγμένος, καλά, τη λίμνη και το θαλάσσιο νερό, τη γλυκόλη άλμης ή αιθυλενίου |
| Υλικό μερών σε επαφή με το ρευστό | Ορείχαλκος |
| Υλικό κουπιών | Ανοξείδωτο |
| Υγρή θερμοκρασία | -20℃~120℃ |
| Επιτρεπτή περιβαλλοντική θερμοκρασία | -40℃~85℃ |
| Επιτρεπτή περιβαλλοντική υγρασία | 10… 90% RH, non-condensing |
| Είσοδος καλωδίων | M18 συναρμολόγηση |
| Κατοικία | ABS αντίστασης πυρκαγιάς ή PC |
| Προστασία | IP65 |
| Χρώμα | Άσπρος |
| Βάρος | 1.0Kg |
Τύποι προτύπων
| Πρότυπο | Σύνδεση |
| Kwfs-1 | 1/2» -14 NPT |
| Kwfs-2 | 3/4» -14 NPT |
| Kwfs-3 | 1» -11 ½ NPT |
| Μέγεθος σωλήνων γραμμών (.) | 1 | 1 ¼ | 1 ½ | 2 | 2 ¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Αύξηση ροής ①& ② που συνδέεται |
4.2 (1,0) |
5.8 (1,3) |
7.5 (1,7) |
13.7 (3,1) |
17.6 (4,0) |
27.5 (6,2) |
64..7 (14,7) |
35.2 (8,0) |
12.5 (28,4) |
57.01 (12,9) |
90.0 (43,1) |
74.0 (16,8) |
374.7 (85,1) |
204.7 (46,5) |
| Μείωση ροής ①& ③ που συνδέεται |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1,1) |
13.7 (2,2) |
11.9 (2,7) |
19 (4,3) |
50.1 (11,4) |
26.9 (6,1) |
101.1 (22,9) |
41.0 (9,3) |
158.0 (35,9) |
54.0 (12,3) |
319.7 (72,6) |
170.0 (3806) |
|
| Max.flow | Αύξηση ροής ①& ② που συνδέεται |
9.2 (2,1) |
13.3 (3,0) |
17.6 (4,0) |
26.9 (6,1) |
30.8 (7,0) |
50.2 (11,4) |
127.6 (29,0) |
81.0 (18,4) |
245.0 (55,6) |
118.0 (18,4) |
374.7 (85,1) |
144.0 (32,7) |
759.5 (172,5) |
415.0 (94,2) |
| Μείωση ροής ①& ③ που συνδέεται |
8.1 (1,9) |
12.5 (2,8) |
16.3 (3,7) |
25.1 (5,7) |
28.6 (6,5) |
471 (10,7) |
122.0 (27,7) |
76.2 (17,3) |
234.7 (53,3) |
111.0 (25,2) |
359.7 (81,7) |
134.7 (30,6) |
729.6 (165,7) |
400.6 (90,8) |
|
Σημείωση:
①Για τα ποσοστά ροής με το επίθημα «Ζ», το κουπί 6 ίντσας πρέπει να εγκατασταθεί.
②Η μονάδα ποσοστού ροής του ανωτέρω πίνακα είναι GPM (μ το /h)
Ο διακόπτης ροής μπορεί να εγκατασταθεί σε κάθε θέση μακριά από τους αγκώνες ή throttlings, με το βέλος στην κατεύθυνση ροής. Εάν ο σωλήνας είναι κάθετος, επαναρυθμίστε τη σειρά στο βάρος κουπιών ισορροπίας. Εάν η συσκευή τοποθετείται προς τα κάτω, πάρτε την προσοχή στις σκουριές και την εφαρμόστε σε έναν ευθύ σωλήνα που είναι μακριά από τα φίλτρα, τις βαλβίδες, κ.λπ., με το μήκος τουλάχιστον 5 φορές η διάμετρος του σωλήνα προς τα πάνω και προς τα κάτω η μονάδα.
Σημείωση:
Ο διακόπτης ροής είναι εργοστάσιο που βαθμολογείται στην ελάχιστη ευαισθησία του. Για να αυξήσετε την καθορισμένη βαλβίδα, γυρίστε τη βίδα ρύθμισης δεξιόστροφα. Η αποκόπτω? βαλβίδα πρέπει να είναι ≥the ελάχιστη ροή απαραίτητη να εγγυηθεί την προστασία των εγκαταστάσεων.
| Εγκαταστήστε το κουπί | |
| Σωλήνας | Αριθ. |
| 1» | 1 |
| 11/4» | 1 |
| 11/2» | 1 |
| 2» | 1,2 |
| 21/2» | 1,2 |
| 3» | 1,2,3 |
| 4» | 1,2,3 |
| 4 " Ζ | 1,2,3,4 |
| 5» | 1,2,3 |
| 5 " Ζ | 1,2,3,4 |
| 6» | 1,2,3 |
| 6 " Ζ | 1,2,3,4 |
| 8» | 1,2,3 |
| 8 " Ζ | 1,2,3,4 |
