Λεπτομέρειες:
|
| Type of operation: | On/Off,single-stage,micro switch | Output: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| ανιχνευτικό στοιχείο: | Πλοί | Θέτοντας ρύθμιση ποσοστού ροής: | Εσωτερική βίδα |
| Υλικό κουπιών: | από ανοξείδωτο χάλυβα | ||
| Επισημαίνω: | Διακόπτης ελέγχου ροής υδραντλιών βαλβίδων,Διακόπτης ελέγχου ροής υδραντλιών SPDT,Διακόπτης 250VAC ροής του νερού Hvac |
||

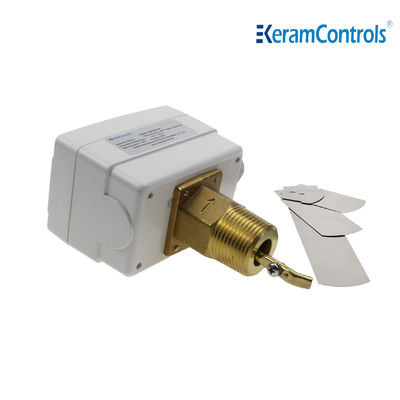

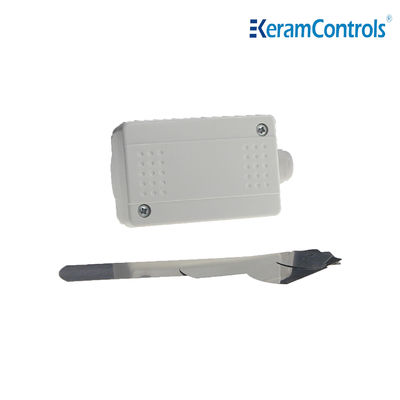

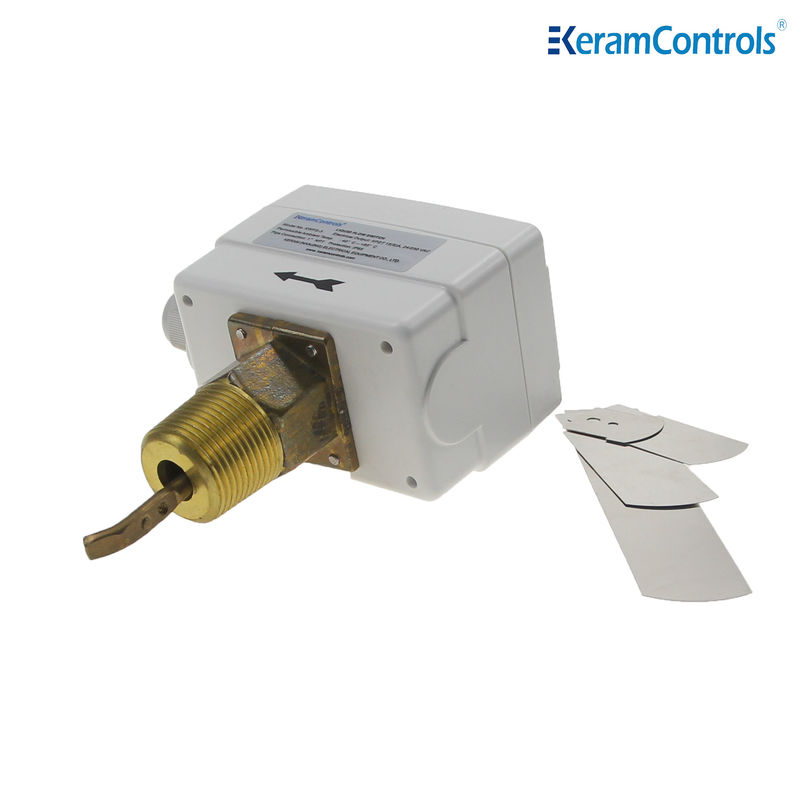

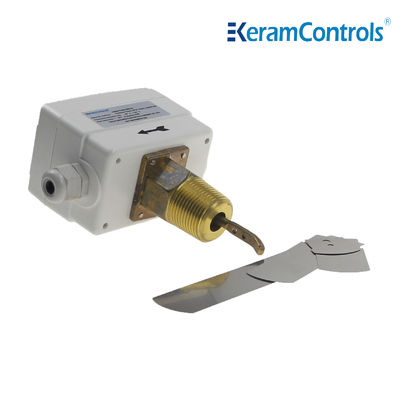

Ο διακόπτης ροής υγρού KWFS είναι ένας διακόπτης που μπορεί να ελέγχει με ακρίβεια τη ροή υγρού του αγωγού, ο οποίος ανταποκρίνεται στην αλλαγή της ροής υγρού μέσω της αλλαγής της πεδίδας,μπορεί να αναφέρει αποτελεσματικά το μέγεθος της ροής υγρού, και η πεδίδα του είναι κατασκευασμένη από ανοξείδωτο χάλυβα, το οποίο μπορεί να προστατεύσει αποτελεσματικά από την διάβρωση του υγρού.
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
●Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 20Ba
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία | Διάκριση IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Τι;7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Μέγιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσέλινγκ, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 ίντσες | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 Ερώτηση: Ποιο είναι το χρόνο παράδοσης;
Α: Σύμφωνα με τις προδιαγραφές και την ποσότητα της παραγγελίας σας, γενικά 4
Για τα κανονικά τυποποιημένα προϊόντα μέσα σε 10pcs.
2 Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε κατασκευαστής με πολλά χρόνια εμπειρίας.
Δικό μας εργοστάσιο. Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας.
3 Ερώτηση: Μπορούμε να χρησιμοποιήσουμε το λογότυπό μας στα προϊόντα;
Α: Ναι. Μπορούμε να παρέχουμε υπηρεσία OEM.
4 Ε: Έχετε προϊόντα με πιστοποιητικό ex-proof;
Α: Ναι, μπορούμε να προσφέρουμε πιστοποιητικά εγγενούς ασφάλειας και πυρκαγιάς.
5 Ε: Ποια είναι η εγγύηση των προϊόντων σας;
Α: Ο φυσιολογικός χρόνος είναι 12 μήνες.
6 Ε: Ποιο είναι το μέσο μεταφοράς;
Α: Express όπως TNT,Fedex,DHL,UPS ή logistics με δείκτη.
