Λεπτομέρειες:
|
| Τύπος λειτουργίας: | On/Off, ενός σταδίου, διακόπτης μικροϋπολογιστών | εξόδου: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Ποσοστά ροής: | Δείτε τον πίνακα ποσοστού ροής | Προστασία κατοικίας: | Διάκριση IP65 |
| Επισημαίνω: | Αισθητήρας ροής υδραντλιών SPDT,Διακόπτης ελέγχου ροής του νερού 250VAC,Διακόπτης ελέγχου ροής του νερού IP65 |
||

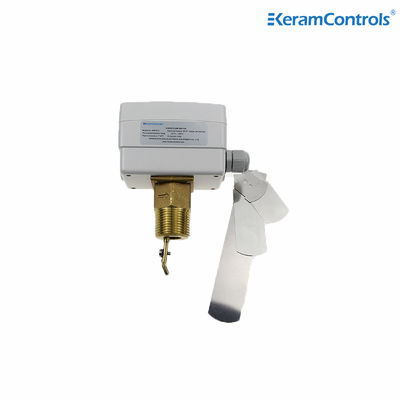

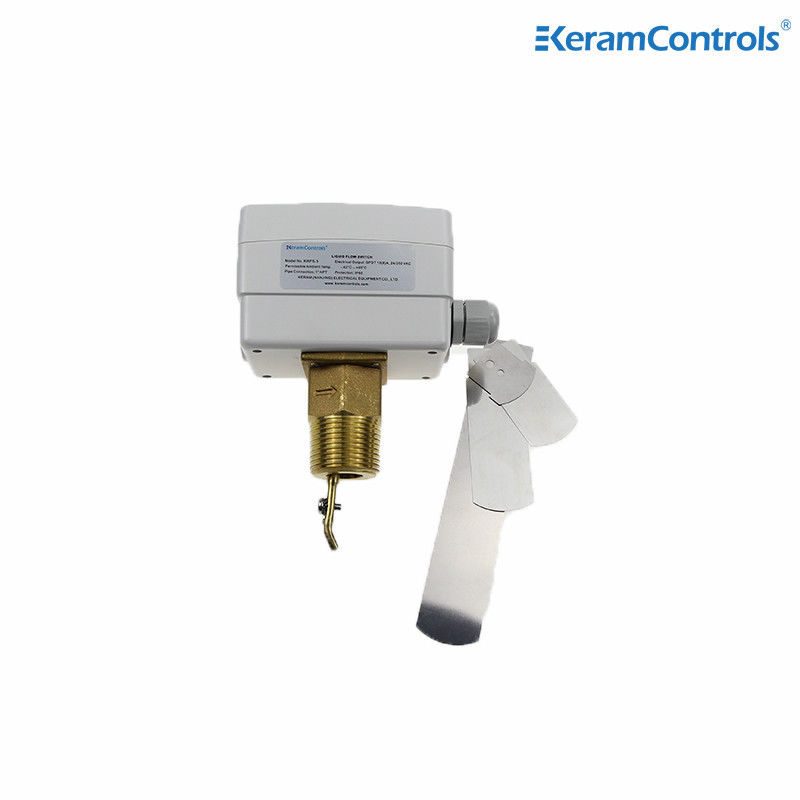

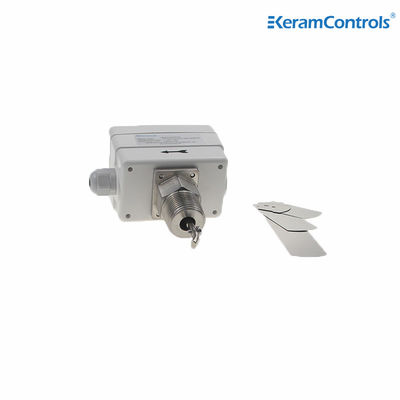

Ο διακόπτης ροής νερού KWFS είναι ένας διακόπτης ροής κατασκευασμένος από δοχείο σύνθετου υλικού, με επίπεδο προστασίας IP65, ο οποίος μπορεί να ανταποκρίνεται σε σχετικά σκληρά περιβάλλοντα λειτουργίας,εξασφαλίζοντας την σταθερότητά του κατά τη λειτουργία και αυξάνοντας τη διάρκεια ζωής του, μειώνοντας έτσι το κόστος χρήσης των πελατών.
Η αρχή λειτουργίας είναι ότι ο διακόπτης ροής του τύπου στόχου (τύπου αποκλεισμού) χρησιμοποιείται για την ανίχνευση μονομερούς ή αμφίδρομης ροής αέρα, πετρελαίου και νερού.Όταν το υγρό ρέει μέσα από τον σωλήναΜε τη ρύθμιση του μπουλτού ρύθμισης, ο μικροσύνδεσμος διπλής ρίψης ενός πόλου λειτουργεί στο ρυθμό ροής που έχει οριστεί και εκπέμπει ένα σήμα μετάδοσης.Η αντιστροφή του προβολέα σπρώχνει την μαγνητική μονάδα προς τα πάνωΧρησιμοποιείται για την ανίχνευση μονοκατευθυνόμενης ροής αέρα και νερού, και δεν πρέπει να υπάρχουν μπλεγμένα συντρίμμια στο νερό.Όταν το υγρό ρέει μέσω του σωλήνα προς την κατεύθυνση που αναφέρεταιΜε τη ρύθμιση του βρόχου ρύθμισης, ο μικροσύνδεσμος διπλής ρίψης με έναν μόνο πόλο λειτουργεί με τον ρυθμό ροής που έχει οριστεί και εκπέμπει ένα σήμα μετάδοσης.Μεγάλο εύρος ροής και βολική ρύθμιση χρησιμοποιούνται ευρέως για τη μέτρηση νερού, φυσικό αέριο, πετρέλαιο και άλλα μέσα.
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
● Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 20Ba
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία | Διάκριση IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή |
Αύξηση της ροής |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Τι;7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Μειωμένη ροή |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Μέγιστη ροή |
Αύξηση της ροής |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Μειωμένη ροή |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσέλινγκ, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 ίντσες | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
