Λεπτομέρειες:
|
| Όνομα: | Υγροί διακόπτες ροής | Προσαρμοσμένη υποστήριξη: | Oem |
|---|---|---|---|
| Εγγύηση: | 1 έτος | Πιστοποίηση: | CE |
| Διακανονισμός Επικοινωνίας: | SPDT | Ηλεκτρική βαθμολογία: | 15(8)Α 24/250VAC |
| Επιτρεπόμενη θερμοκρασία: | Πλέγμα ((-20 ~ 120°C) | Εγκατάσταση: | Κάθετη εγκατάσταση |
| Διανομή: | 3-5 εργάσιμες | Καλώδιο: | M18 |
| Στοιχείο ανίχνευσης: | Κουπί | Προστασία: | IP65 |
| Χρώμα: | Λευκό | ||
| Επισημαίνω: | 15Α Διακόπτες ροής υγρών,Διακόπτες ροής υγρών 15A 24V,15A Διακόπτης ελέγχου ροής νερού IP65 |
||

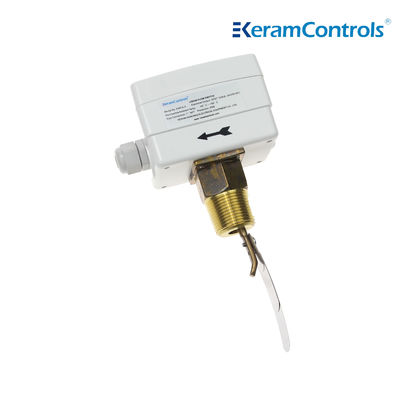

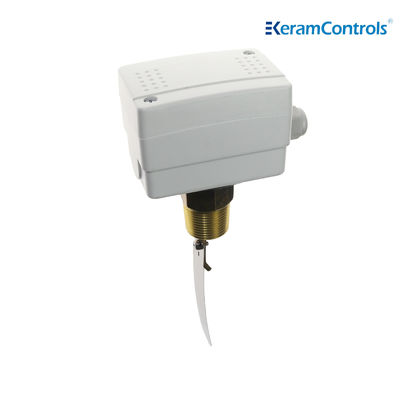

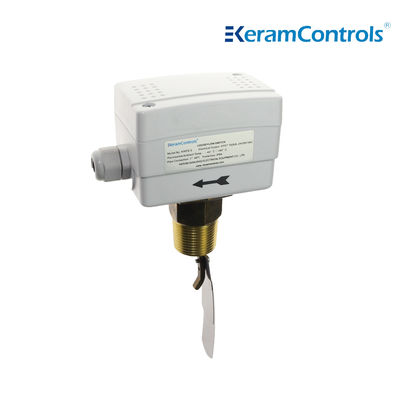

OEM IP65 Brass 24V 15A διακόπτες ροής υγρών για θέρμανση, κλιματισμό
Εναλλακτικός διακόπτης ροής υγρών της σειράς KWFS, κατάλληλος για σωλήνες βιομηχανικών εγκαταστάσεων: συστήματα θέρμανσης και κλιματισμού, συστήματα ψύξης και αντλίες θερμότητας.
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
●Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 13,5Ba
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία | IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Τι;7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12,9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Μέγιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα των 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσολόγια, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος στο εργοστάσιο με την ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 ίντσες | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 Ερώτηση: Ποιο είναι το χρόνο παράδοσης;
Α: Σύμφωνα με τις προδιαγραφές και την ποσότητα της παραγγελίας σας, γενικά 4
Για τα κανονικά τυποποιημένα προϊόντα μέσα σε 10pcs.
2 Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε κατασκευαστής με πολλά χρόνια εμπειρίας.
Δικό μας εργοστάσιο. Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας.
3 Ερώτηση: Μπορούμε να χρησιμοποιήσουμε το λογότυπό μας στα προϊόντα;
Α: Ναι. Μπορούμε να παρέχουμε υπηρεσία OEM.
4 Ε: Έχετε προϊόντα με πιστοποιητικό ex-proof;
Α: Ναι, μπορούμε να προσφέρουμε πιστοποιητικά εγγενούς ασφάλειας και πυρκαγιάς.
5 Ε: Ποια είναι η εγγύηση των προϊόντων σας;
Α: Ο φυσιολογικός χρόνος είναι 12 μήνες.
6 Ε: Ποιο είναι το μέσο μεταφοράς;
Α: Express όπως TNT,Fedex,DHL,UPS ή logistics με δείκτη.
