IP65 Διακόπτες ροής υγρών για θέρμανση κλιματισμού
| Ρύθμιση ρύθμισης ρυθμού ροής: | Εσωτερική βίδα | Υγρές εφαρμογές: | Ζεστό, παγωμένο, πηγάδι, πισίνα και θαλασσινό νερό, άλμη ή αιθυλενογλυκόλη |
|---|---|---|---|
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος: | -40℃~85℃ | Στέγαση: | ABS ή PC |
| Χρώμα: | Λευκό | Είσοδος καλωδίου: | M18 συναρμολόγηση |
| Επισημαίνω |
Διακόπτες ροής υγρών IP65,Επικοινωνίες με ατμοσφαιρικό κλιματισμό,Λευκός διακόπτης ροής για νερό |
||

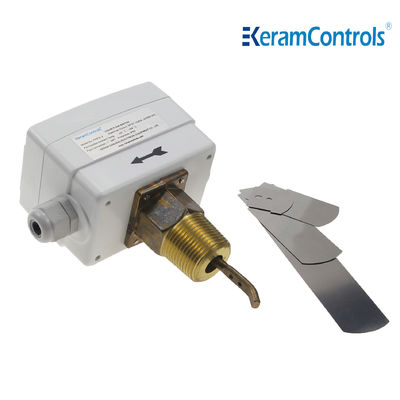

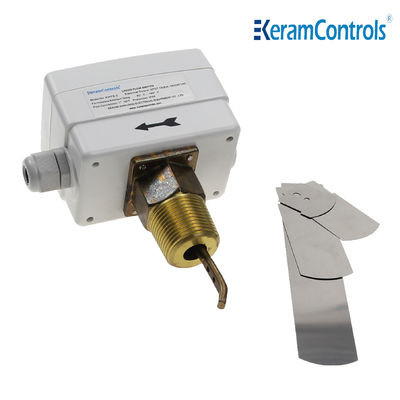

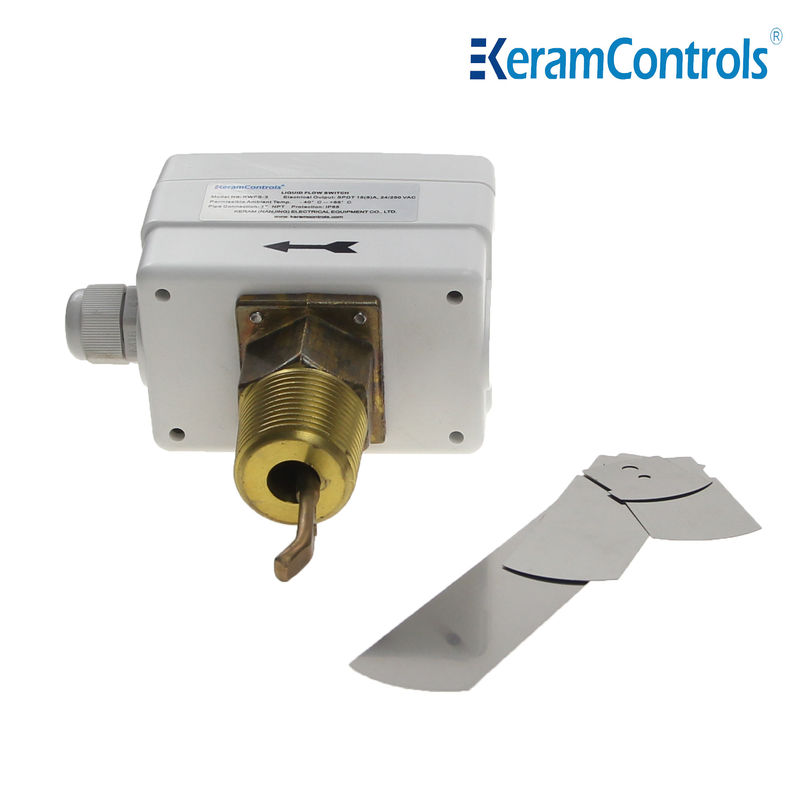

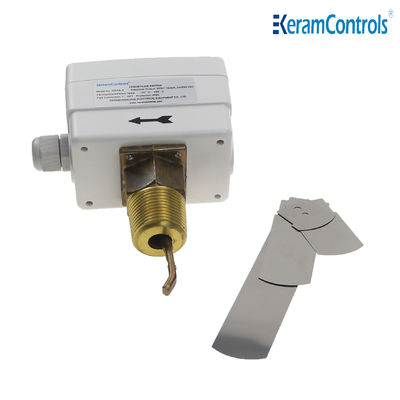

IP65 Διακόπτες ροής υγρών για θέρμανση κλιματισμού
Περιγραφή
Οι διακόπτες ροής KWFS χρησιμοποιούνται για τη μέτρηση και τον έλεγχο της ροής του υγρού στον σωλήνα, όπως το νερό, το αλκοόλ κλπ., καθώς και στα σημεία όπου χρειάζεται αλυσίδα ή προστασία από διαχωρισμούς.
Οι διακόπτες ροής της σειράς KWFS διαθέτουν διακόπτη SPDT, πλήρη σφραγίδα σφραγίσματος ως το κέλυφος τους και ανοξείδωτο χάλυβα ως εσωτερικά στοιχεία, τα οποία μπορούν να εξασφαλίσουν την απόδοσή τους σε όλες τις συνθήκες.
Χρησιμοποιείται ευρέως για την ανίχνευση αλλαγών στη ροή υγρών που ρέουν μέσω σωλήνων, όπως νερό, αιθυλένιο, γλυκόλη ή άλλα μη επικίνδυνα υγρά.Όταν η ροή υγρού υπερβαίνει ή πέφτει κάτω από τον καθορισμένο ρυθμό ροής, η μονοπολική, διπλή επαφή διακόπτη (SPDT) μπορεί να ενεργοποιήσει ένα κύκλωμα και να διακόψει το άλλο κύκλωμα ταυτόχρονα.Ο διακόπτης ροής χρησιμοποιείται συνήθως όταν η αλυσίδα δράσης ή "κόψιμο" προστασία του τόπουΗ τυπική εφαρμογή της είναι όταν απαιτείται εγγύηση αλυσίδας ή εγγύηση "περιορισμού", όπως όταν πρέπει να εγγυηθούν κρίσιμα ή υψηλής αξίας προϊόντα,αυτό το διακόπτη ροής στόχου χρησιμοποιείται συχνά ως ανεξάρτητο εφεδρικό έλεγχο.
Εφαρμογή
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
●Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 20Ba
Προδιαγραφές
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία. | IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Πίνακας ταχύτητας ροής υγρών
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Μέγιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ηλεκτρική καλωδίωση
Εγκατάσταση
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσολόγια, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
Μέγεθος (mm)
Πλοί
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
