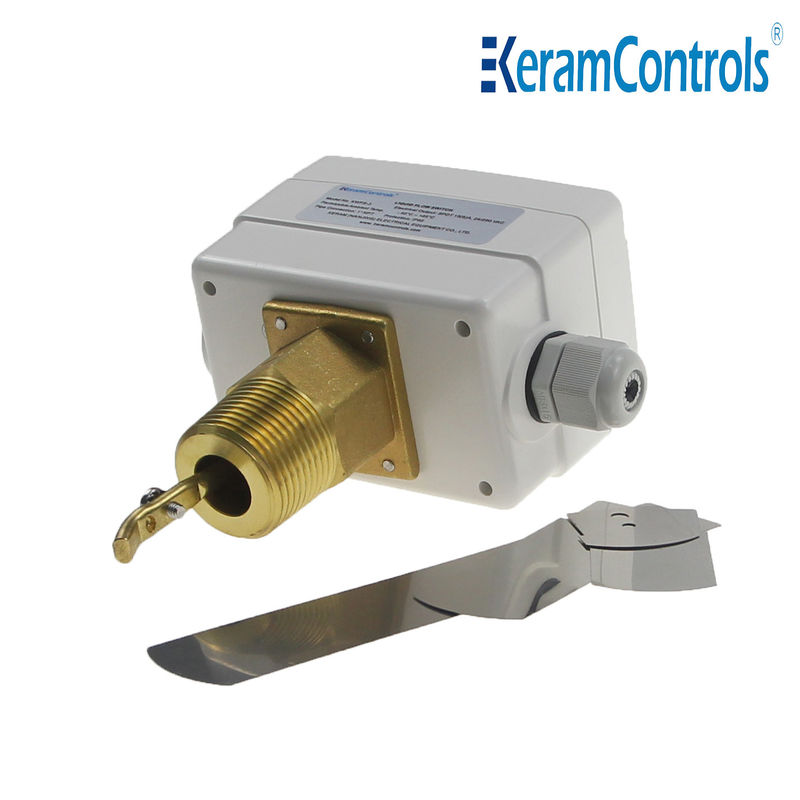

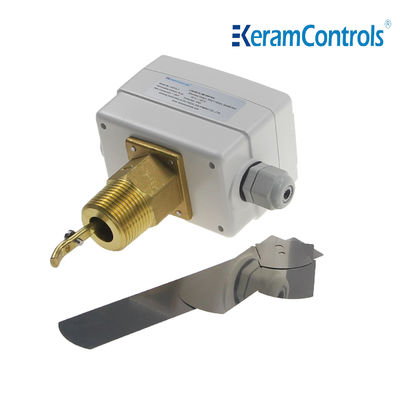

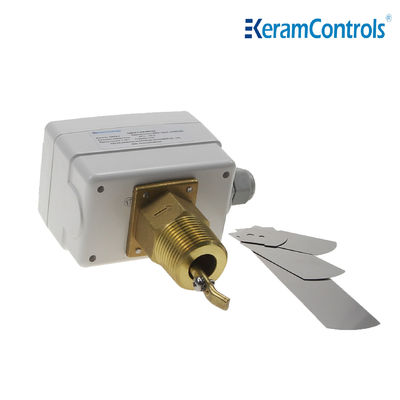

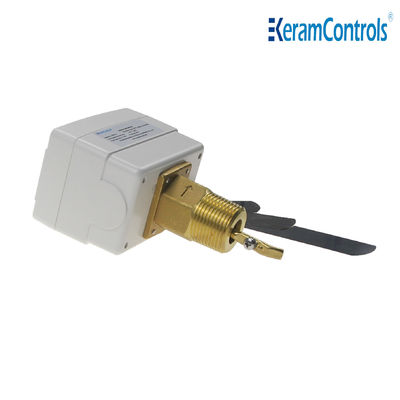

διακόπτης ροής ψυκτικού σιδηροτροχείου από ανοξείδωτο χάλυβα HVAC
| Τύπος λειτουργίας: | On/Off, μονοβάθμιος, μικροδιακόπτης | Προσαρμογή της ρύθμισης του ρυθμού ροής: | Εσωτερική βίδα |
|---|---|---|---|
| Ανιχνευτικό στοιχείο: | Κουπί | Επιτρεπόμενη θερμοκρασία περιβάλλοντος: | -40℃~85℃ |
| Προστασία: | IP 65 | ||
| Επισημαίνω |
Ηλεκτρική βαλβίδα σφαίρας με κινητήρα 3 οδών,DN20 Ηλεκτρική μηχανική βαλβίδα σφαίρας |
||
διακόπτης ροής ψυκτικού σιδηροτροχίου από ανοξείδωτο χάλυβα
Περιγραφή
Ο διακόπτης ροής εγκαθίσταται κυρίως σε ηλεκτρονική γραμμή ή σε ηλεκτρονικό συλλέκτη σε μεσαίους αγωγούς όπως νερό, φυσικό αέριο και πετρέλαιο για την παρακολούθηση της ροής νερού στο σύστημα ύδρευσης.Όταν η ροή νερού είναι υψηλότερη ή χαμηλότερη από ένα συγκεκριμένο σημείο ρύθμισης, το σήμα συναγερμού εξόδου ενεργοποιείται και μεταδίδεται στην μονάδα, και το σύστημα μπορεί να πραγματοποιήσει αντίστοιχες ενέργειες ένδειξης μετά την παραλαβή του σήματος.
Ο διακόπτης ροής KWFS είναι ένας διακόπτης ροής που μπορεί να χρησιμοποιηθεί για τον έλεγχο της ροής νερού και συμβατικών μέσων.και ελέγχει το κλείσιμο και το άνοιγμα του μικροαλλακτικού με την αλλαγή της ροήςΤο επίπεδο προστασίας IP65 του επιτρέπει τη χρήση του σε σκληρά περιβάλλοντα.
Εφαρμογή
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
●Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 20Ba
Προδιαγραφές
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία. | IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Πίνακας ταχύτητας ροής υγρών
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Τι;7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Μέγιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ηλεκτρική καλωδίωση
Εγκατάσταση
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσολόγια, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
Μέγεθος (mm)
Πλοί
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
