μικροαλλακτικός διακόπτης ροής νερού για HVAC
| Είδος λειτουργίας: | On/Off, μονοβάθμιος, μικροδιακόπτης | Παραγωγή: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Υλικό κουπιών: | Ανοξείδωτο ατσάλι | ||
| Επισημαίνω |
Ηλεκτρική βαλβίδα σφαίρας DN25,220VAC Ηλεκτρική βαλβίδα σφαίρας |
||

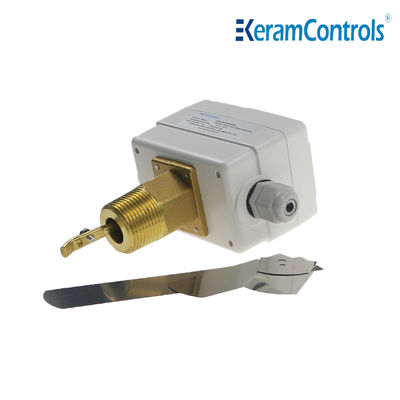

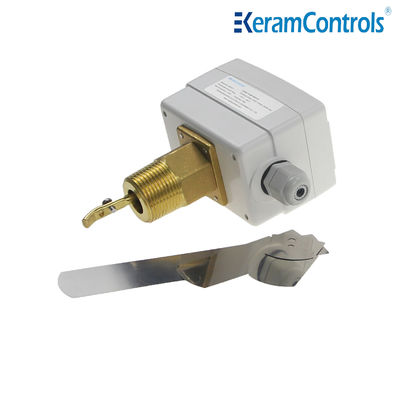

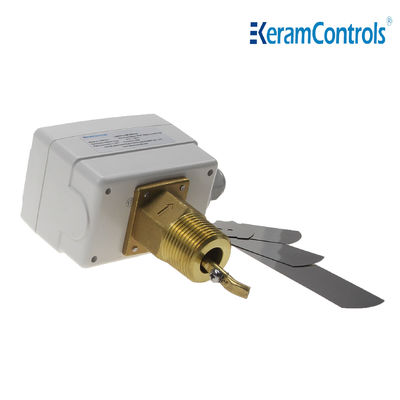

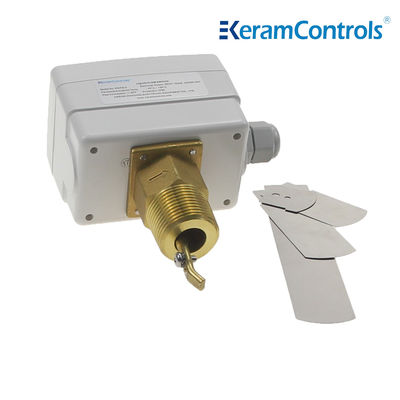

Μικροδιακόπτης ροής νερού για hvac
Περιγραφή
Το KWFS είναι ένας διακόπτης ροής με κατηγορία προστασίας IP65, ο οποίος μπορεί να χρησιμοποιηθεί σε σκληρά περιβάλλοντα και η επαφή του με το μέσο είναι από ορείχαλκο, γεγονός που μπορεί να κάνει τη διάρκεια ζωής του εξοπλισμού μεγάλη.
Εφαρμογή
Έλεγχος και παρακολούθηση της ροής υγρών λεβήτων, αντλιών κ.λπ., εξοπλισμού θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Έλεγχος ροής νερού και κανονικών μέσων
● Ο ανακαινισμένος μικροδιακόπτης SPDT διασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
● Ονομασία διακόπτη 15(8A)250VAC
● IP65, περίβλημα κατηγορίας I
● Ρυθμιζόμενο σημείο ρύθμισης
● Κουπί από ανοξείδωτο χάλυβα
●Υλικό ορείχαλκου
● Μέγ. θερμοκρασία υγρού 120℃
● Μέγιστη πίεση λειτουργίας 20Ba
Προδιαγραφές
| Είδος λειτουργίας | On/Off, μονοβάθμιος, μικροδιακόπτης |
| Παραγωγή | SPDT 15(8A) 24/250VAC |
| Ρυθμοί ροής | Δείτε τον πίνακα ρυθμών ροής |
| Ρύθμιση ρύθμισης ρυθμού ροής | Εσωτερική βίδα |
| Αισθητήριο στοιχείο | Κουπί |
| Υγρές εφαρμογές | Ζεστό, παγωμένο, πηγάδι, πισίνα και θαλασσινό νερό, άλμη ή αιθυλενογλυκόλη |
| Υλικό εξαρτημάτων σε επαφή με ρευστό | Ορείχαλκος |
| Υλικό κουπιών | Ανοξείδωτο ατσάλι |
| Θερμοκρασία υγρού | -20℃~120℃ |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40℃~85℃ |
| Επιτρεπόμενη υγρασία περιβάλλοντος | 10…90% RH, χωρίς συμπύκνωση |
| Είσοδος καλωδίου | Μ18 Εξάρτημα |
| Στέγαση | Ανθεκτικό στη φωτιά ABS ή PC |
| Προστασία | IP65 |
| Χρώμα | Λευκό |
| Βάρος | 1,0 kg |
Τύποι Μοντέλου
| Μοντέλο | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Πίνακας ρυθμού ροής υγρού
| Μέγεθος σωλήνα γραμμής (in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Ζ | 5 | 5Ζ | 6 | 6Ζ | 8 | 8Ζ | |
| Ελάχιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190,0 (43.1) |
74,0 (16.8) |
374,7 (85.1) |
204,7 (46,5) |
| Μείωση ροής ①&③Συνδέθηκε |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72,6) |
170,0 (3806) |
|
| Μέγιστη ροή | Αύξηση ροής ①&②Συνδέθηκε |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55,6) |
118,0 (26.8) |
374,7 (85.1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94.2) |
| Μείωση ροής ①&③Συνδέθηκε |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122,0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81,7) |
134,7 (30.6) |
729,6 (165,7) |
400,6 (90,8) |
|
Σημείωμα:
① Για ρυθμούς ροής με επίθημα "Z", πρέπει να εγκατασταθεί το κουπί 6 ιντσών.
②Η μονάδα ταχύτητας ροής του παραπάνω πίνακα είναι GPM (m/h)
Ηλεκτρική καλωδίωση
Εγκατάσταση
Ο διακόπτης ροής μπορεί να εγκατασταθεί σε κάθε θέση μακριά από αγκώνες ή πεταλούδες, με βέλος στην κατεύθυνση ροής. Εάν ο σωλήνας είναι κατακόρυφος, βαθμονομήστε ξανά το εύρος για να εξισορροπήσετε το βάρος του κουπιού. Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίστε να κολλήσει σκωρίες και εφαρμόστε την σε έναν ευθύ σωλήνα που είναι μακριά από φίλτρα, βαλβίδες κ.λπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα ανάντη και κατάντη της μονάδας.
Σημείωμα:
Ο διακόπτης ροής είναι εργοστασιακά βαθμονομημένος με την ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρύθμισης, περιστρέψτε τη βίδα ρύθμισης δεξιόστροφα. Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη παροχή που απαιτείται για την εγγύηση της προστασίας της εγκατάστασης.
Διαστάσεις (mm)
Κουπιά
| Εγκαταστήστε το Paddle | |
| Σωλήνας | ΟΧΙ. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Ζ | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Ζ | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Ζ | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Ζ | 1,2,3,4 |
