Διακόπτης ροής νερού IP65 από χαλκό για hvac
| Είδος λειτουργίας: | On/Off, μονοβάθμιος, μικροδιακόπτης | Παραγωγή: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Αισθητήριο στοιχείο: | Κουπί | Ρύθμιση ρύθμισης ρυθμού ροής: | Εσωτερική βίδα |
| Υλικό κουπιών: | Ανοξείδωτο ατσάλι | ||
| Επισημαίνω |
Διακόπτης ροής νερού IP65 από χαλκό,Κλειστή ροής νερού Hvac Brass,Αισθητήρες ροής υγρών SPDT |
||

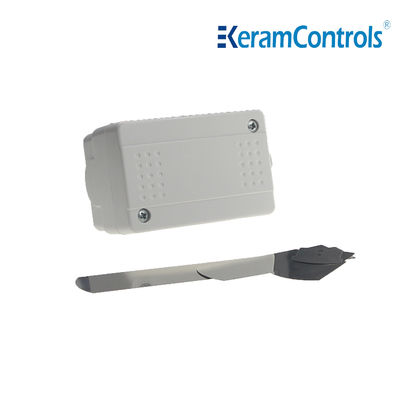

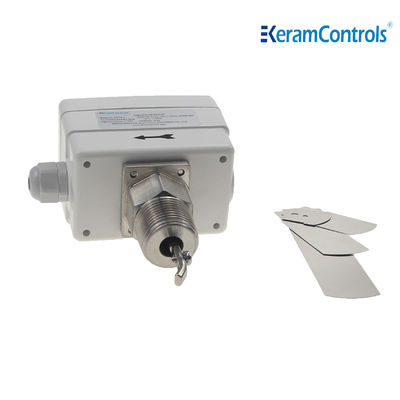

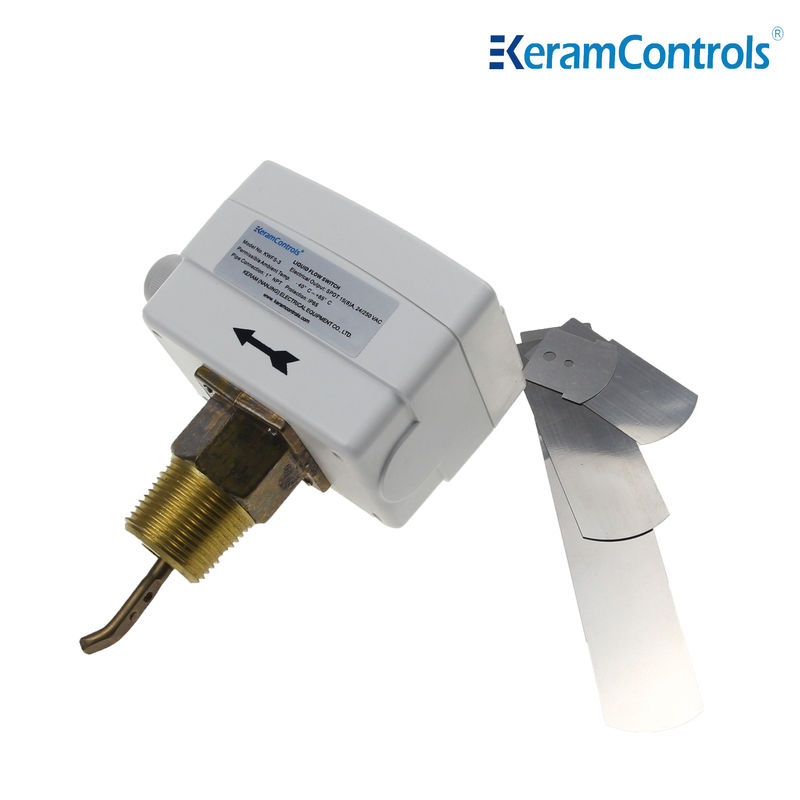

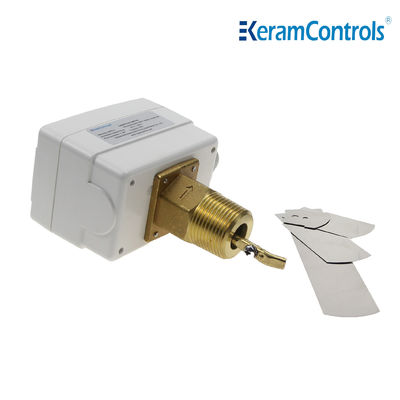

IP65 Κεραμιδός διακόπτης ροής νερού για hvac
Περιγραφή
Ο διακόπτης ροής υγρού KWFS είναι ένας μικροδιακόπτης για την ανατροφοδότηση του σήματος διακόπτη, για τον ακριβή έλεγχο του μεγέθους ροής υγρού του αγωγού, το επίπεδο προστασίας του φτάνει το IP65,μπορεί να προστατεύει αποτελεσματικά την εισβολή εξωτερικής σκόνης, μπορεί να προστατεύσει αποτελεσματικά τα εσωτερικά εξαρτήματα, έτσι ώστε η διάρκεια ζωής του να είναι σχετικά μεγάλη.
Εφαρμογή
Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.
Χαρακτηριστικά
● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
●Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 20Ba
Προδιαγραφές
| Τύπος λειτουργίας | Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης |
| Αποδόσεις | SPDT 15 ((8A) 24/250VAC |
| Ποσοστά ροής | Βλέπε πίνακα ροής |
| Προσαρμογή της ρύθμισης του ρυθμού ροής | Εσωτερική βίδα |
| Ανιχνευτικό στοιχείο | Πλοί |
| Εφαρμογές υγρών | Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη |
| Μέρη υλικού σε επαφή με υγρό | Άλλες χημικές ουσίες |
| Υλικό για κουπί | Ατσάλι ατσάλι |
| Θέρμανση υγρού | -20°C~120°C |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -40°C~85°C |
| Επιτρεπόμενη οπτική υγρασία | 10...90% RH, μη συμπυκνωτικό |
| Εισαγωγή καλωδίου | Εφοδιασμός M18 |
| Διαμονή | Ανθεκτικότητα στη φωτιά ABS ή PC |
| Προστασία. | IP65 |
| Χρώμα | Λευκό |
| Βάρος | 10,0 κιλά |
Τύποι μοντέλου
| Σχήμα | Σύνδεση |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Πίνακας ταχύτητας ροής υγρών
| Μέγεθος σωλήνα γραμμής | 1 | 1 1⁄4. | 1-1/2 | 2 | - Δύο-τέσσερα. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Ελάχιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Τι;7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Μέγιστη ροή | Αύξηση της ροής ①&2Συνδεδεμένο |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Μειωμένη ροή ①&3Συνδεδεμένο |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)
Ηλεκτρική καλωδίωση
Εγκατάσταση
Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσολόγια, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.
Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..
Μέγεθος (mm)
Πλοί
| Εγκατάσταση Paddle | |
| Σωλήνες | - Όχι, όχι. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 " | 1,2,3 |
| 4 ίντσες | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 ιντσών | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 ιντσών. | 1,2,3 |
| 8"Z | 1,2,3,4 |
