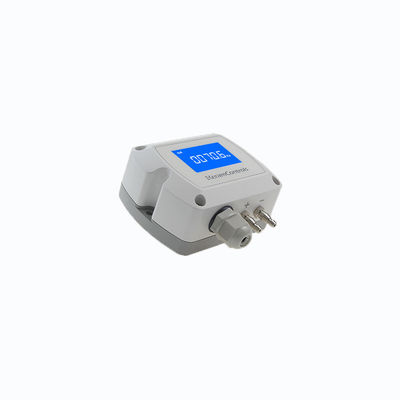

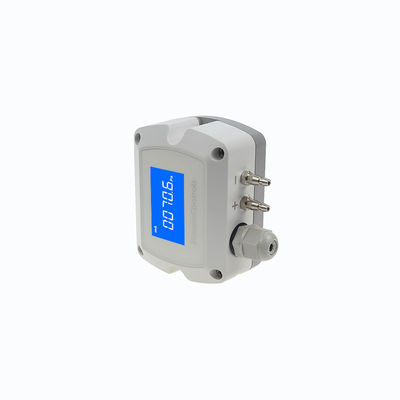

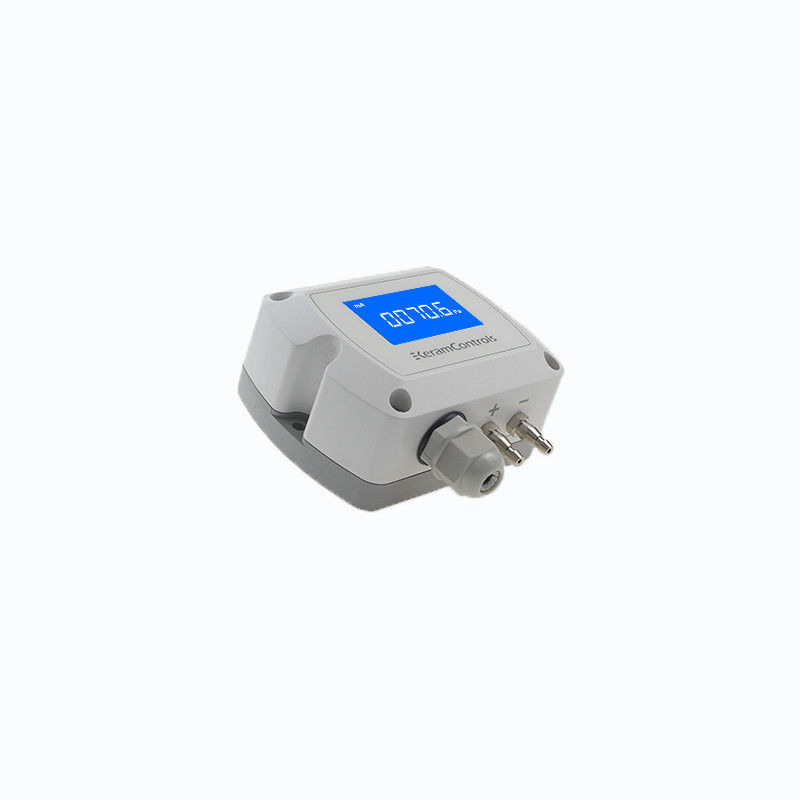

IP65 ψηφιακός διαφορικός αισθητήρας πίεσης για το σύστημα HVAC
| Μέσα ενημέρωσης: | Αέρας και Ουδέτερα Αέρια | Auto Zero: | Χειροκίνητη βαθμονόμηση |
|---|---|---|---|
| Κατηγορία Προστασίας: | IP65/NEMA 4 | Ακρίβεια: | <±1% FS@-5 έως +65℃ |
| Θερμοκρασία λειτουργίας: | -20 ··· +70°C | Προστασία στέγασης: | IP65 |
| Επισημαίνω |
IP65 ψηφιακός διαφορικός αισθητήρας πίεσης,Διαφορικός αισθητήρας πίεσης DPT HVAC,IP65 ψηφιακός διαφορικός μετατροπέας πίεσης |
||
Ψηφιακός αισθητήρας διαφορικής πίεσης
Περιγραφή
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Μεταδίδονται στις δύο πλευρές του διαφράγματος μέτρησης μέσω του διαφράγματος απομόνωσης και του υγρού πλήρωσης στο στοιχείο.Το διάφραγμα μέτρησης και τα ηλεκτρόδια στα απομονωτικά φύλλα και στις δύο πλευρές σχηματίζουν έναν πυκνωτή.
Όταν η πίεση και στις δύο πλευρές είναι ασυνεπής, μετράται η μετατόπιση του διαφράγματος και η μετατόπιση του είναι ανάλογη με τη διαφορά πίεσης,Έτσι η χωρητικότητα και στις δύο πλευρές δεν είναι ίση.Μετατρέπεται σε σήμα ανάλογο με την πίεση μέσω ταλαντώσεων και αποσυνμόρφωσης.Η αρχή λειτουργίας του πομπού πίεσης και του πομπού απόλυτης πίεσης είναι η ίδια με εκείνη του μικροδιαφορετικού αισθητήρα πίεσηςΗ διαφορά είναι ότι η πίεση του θαλάμου χαμηλής πίεσης είναι ατμοσφαιρική πίεση ή πίεση κενού.Ο μετατροπέας A/D μετατρέπει το ρεύμα του απομονωτή σε αναλογικό σήμα που χρησιμοποιείται από τον μικροελεγκτή για να κρίνει την τιμή πίεσης εισόδουΟ μικροεπεξεργαστής ελέγχει τη λειτουργία του πομπού. Επιπλέον, ο αισθητήρας είναι γραμμικός. Επαναπροσαρμόστε το εύρος ανίχνευσης. Υπολογίστε τη μετατροπή της μηχανικής μονάδας, την αμβλύση, το άνοιγμα, το κούρεμα του αισθητήρα, το κούρεμα του αισθητήρα, το κούρεμα του αισθητήρα, το κούρεμα του αισθητήρα και το κούρεμα του αισθητήρα.διάγνωση και ψηφιακή επικοινωνία.
Ειδικότητα
- Περιοχές από -25/+25Pa έως -10000/+10000Pa (ανάλογα με τα μοντέλα)
- Εγχειρίδιο βαθμονόμησης μηδενικού αυτοκινήτου
- Τεχνολογίες εκπομπής
- Τυποποιημένη ακρίβεια < ± 1% FS
- Προστασία του σπιτιού IP65
Εφαρμογή
- Σύστημα HVAC
- Φαρμακευτικά καθαρά δωμάτια
- Ηλεκτρονικά καθαρά δωμάτια
- Ιατρικά καθαρά δωμάτια
- Εμπορικά κτίρια
- Κέντρο δημόσιας συγκοινωνίας
Τεχνικά δεδομένα
| Σχήμα | KDP210 |
| Μονάδες μέτρησης | Μπαμπά.2O,inWG,mmHG,KPa,mbar |
| Ακριβότητα | < ± 1% FS@-5 έως +65°C |
| Χρόνος απόκρισης | 0.5s |
| Επαναλαμβανόμενη σταθερότητα | ±0,01 % σε FS /έτος |
| Απόφαση | 0.1 Pa· 0,1 mmH2Ο; 0,01mbar; 0,01mmHG |
| Ενημέρωση | Αέρας και ουδέτερα αέρια |
| Θέρμανση λειτουργίας | -20...+70°C |
| Θέρμανση αποθήκευσης | -40...+60°C |
| Κατανάλωση ενέργειας | < 1,5 W |
| Αντιμετωπίζεται σε υπερπίεση | x15 |
| Ηλεκτρική τροφοδοσία | 16~30VAC/DC (3 καλώδια) / 18~30VDC (2 καλώδια) |
| Σήμα εξόδου | 4-20mA ((2 καλώδια) |
| 4-20mA ((3σύρματα) | |
| 0~5V/0~10VDC ((3 καλώδια) | |
| RS-485 | |
| Προσαρμοσμένο | |
| Αυτο μηδέν | Χειροκίνητη βαθμονόμηση |
| Υλικό στέγασης | PC&ABS, UL94V-0 |
| Κλάση προστασίας. | IP65/NEMA4 |
| Εμφάνιση | Εμφάνιση LCD με φως πίσω ((4-20mA 2 καλώδια χωρίς φως πίσω) |
| Αγγειοκυτταρικό αδένα | M16*1.5 |
Μέγεθος (mm)
Προσαρμογή εύρους μέτρησης
Ρυθμίσεις εξόδου (σύρμα 3 μοντέλο)
Εγχειριτική διόρθωση μηδενικού σημείου
Οδηγός παραγγελίαςε
KDP210-Εκδοχή οθόνης εύρους
| Σχήμα | Περιοχές | Εμφάνιση | εξόδου | |||
| KDP210 | -100~+100Pa | Επενδύσεις | Πίσω φωτισμός LCD | (Δ) | 4-20mA ((2 καλώδια) | (Ε) |
| -1000~+1000Pa | (2) | 4-20mA ((3 καλώδια) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 καλώδια) | (Γ) | |||
| -10000~+10000Pa | Επενδύσεις | RS-485 | (Χ) | |||
| Προσαρμοσμένο | ||||||
