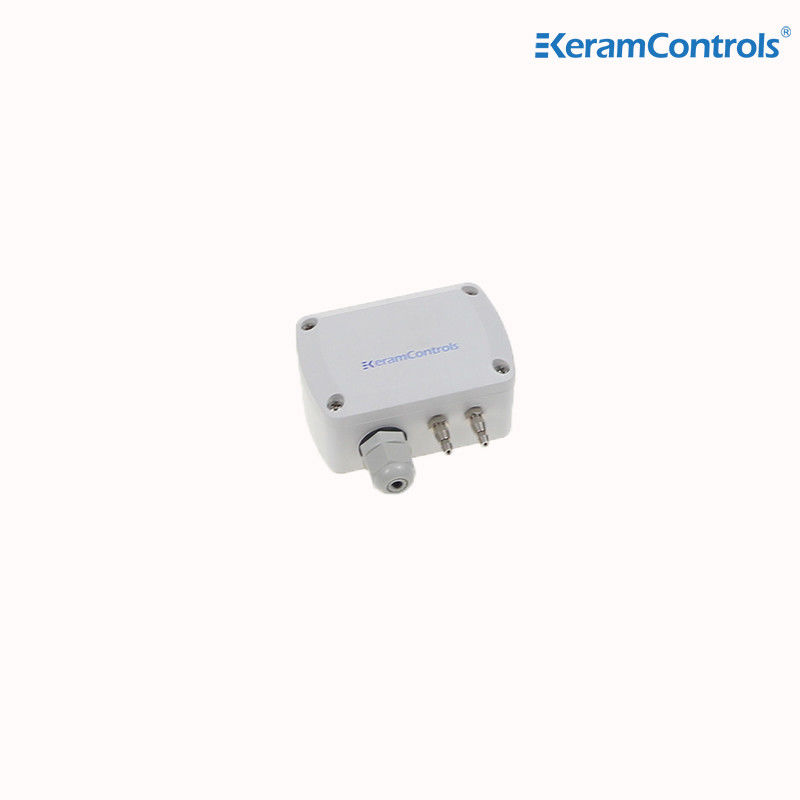

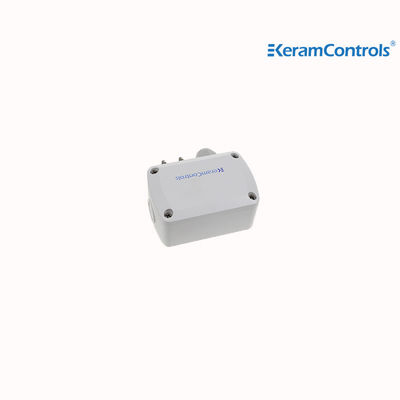

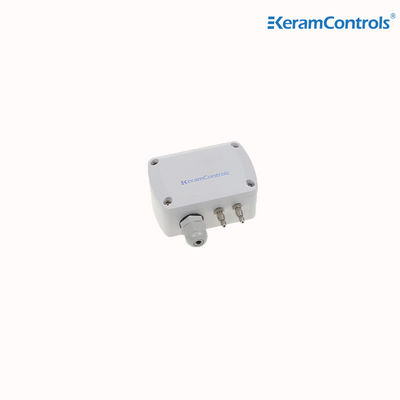

IP65 NEMA4 DPT αισθητήρων αισθητήρας πίεσης που προσαρμόζεται διαφορικός
| Σήμα εξόδου: | 4-20mA (3wire) | Θερμοκρασία αποθήκευσης: | -40…+60℃ |
|---|---|---|---|
| Κατανάλωση ρεύματος: | <1.5W | Ακρίβεια: | <±1% FS@-5 έως +65℃ |
| Επισημαίνω |
IP65 αισθητήρας DPT,NEMA4 αισθητήρας DPT,Προσαρμοσμένος διαφορικός αισθητήρας πίεσης |
||
Νέος αισθητήρας διαφορικής πίεσης
Περιγραφή
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Επειδή η έξοδος σήματος από τη γέφυρα Wheatstone στο ευαίσθητο τσιπ έχει μια καλή γραμμική σχέση με τη διαφορική πίεση,η ακριβής μέτρηση της μετρούμενης διαφορικής πίεσης μπορεί να πραγματοποιηθεί.
Ο διαχωριστικός πομπός πίεσης χρησιμοποιείται ευρέως στον έλεγχο βιομηχανικών διεργασιών, τη μέτρηση ροής, τα ιατρικά όργανα, την αεροδυναμική μέτρηση, τους υδραυλικούς, τους πνευματικούς εξοπλισμούς και άλλους τομείς.
Ο πομπός μεταφοράς διαφορικής πίεσης χρησιμοποιείται κυρίως για τη μέτρηση της διαφορικής πίεσης, του επιπέδου υγρού και της ροής.
Στην πετρελαϊκή και πετροχημική βιομηχανία, η διαφορική πίεση, το επίπεδο του υγρού και η ροή είναι πολύ σημαντικές παραμέτρους, έτσι ώστε ο πομπός διαφορικής πίεσης να μπορεί να συνειδητοποιήσει την τοπική απεικόνιση, την απομακρυσμένη παρακολούθησηΈλεγχος, συναγερμός και άλλες λειτουργίες.
Ειδικότητα
- Περιοχές από -25/+25Pa έως -10000/+10000Pa (ανάλογα με τα μοντέλα)
- Εγχειρίδιο βαθμονόμησης μηδενικού αυτοκινήτου
- Τεχνολογίες εκπομπής
- Τυποποιημένη ακρίβεια < ± 1% FS
- Προστασία του σπιτιού IP65
- Όταν ≤ 100Pa, ακρίβεια <± 3%FS±2Pa
Εφαρμογή
- Σύστημα HVAC
- Φαρμακευτικά καθαρά δωμάτια
- Ηλεκτρονικά καθαρά δωμάτια
- Ιατρικά καθαρά δωμάτια
- Εμπορικά κτίρια
- Κέντρο δημόσιας συγκοινωνίας
Τεχνικά δεδομένα
| Σχήμα | KDP110 |
| Μονάδες μέτρησης | Μπαμπά.2O,inWG,mmHG,KPa,mbar |
| Ακριβότητα | < ± 1% FS@-5 έως +65°C |
| Χρόνος απόκρισης | 0.5s |
| Επαναλαμβανόμενη σταθερότητα | ±0,01 % σε FS /έτος |
| Απόφαση | 0.1 Pa· 0,1 mmH2Ο; 0,01mbar; 0,01mmHG |
| Ενημέρωση | Αέρας και ουδέτερα αέρια |
| Θερμοκρασία λειτουργίας | -20...+70°C |
| Θέρμανση αποθήκευσης | -40...+60°C |
| Κατανάλωση ενέργειας | < 1,5 W |
| Αντιμετωπίζεται σε υπερπίεση | x15 |
| Ηλεκτρική τροφοδοσία | 16~30VAC/DC (3 καλώδια) / 18~30VDC (2 καλώδια) |
| Σήμα εξόδου | 4-20mA ((2 καλώδια) |
| 4-20mA ((3σύρματα) | |
| 0~5V/0~10VDC ((3 καλώδια) | |
| RS-485 | |
| Προσαρμοσμένο | |
| Αυτο μηδέν | Χειροκίνητη βαθμονόμηση |
| Υλικό στέγασης | PC&ABS, UL94V-0 |
| Τάξη προστασίας | IP65/NEMA4 |
| Αγγειοκυτταρικό αδένα | M16*1.5 |
Διάσταση
Προσαρμογή εύρους μέτρησης
Ρυθμίσεις εξόδου (σύρμα 3 μοντέλο)
Εγχειριτική διόρθωση μηδενικού σημείου
Οδηγός παραγγελίαςε
KDP110-Διαφορά εξόδου
| Σχήμα | Πεδίο | Αποδόσεις | ||
| KDP110 | -100~+100Pa | Επενδύσεις | 4-20mA ((2 καλώδια) | (Ε) |
| -1000~+1000Pa | (2) | 4-20mA ((3 καλώδια) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 καλώδια) | (Γ) | |
| -10000~+10000Pa | Επενδύσεις | RS-485 | (Χ) | |
| Προσαρμοσμένο | ||||
