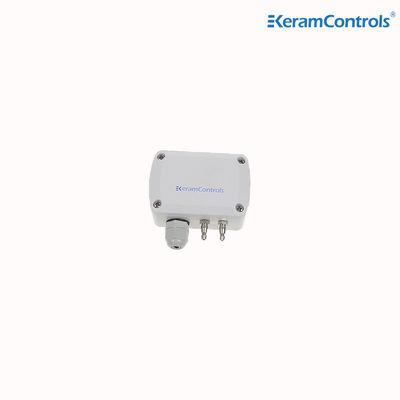

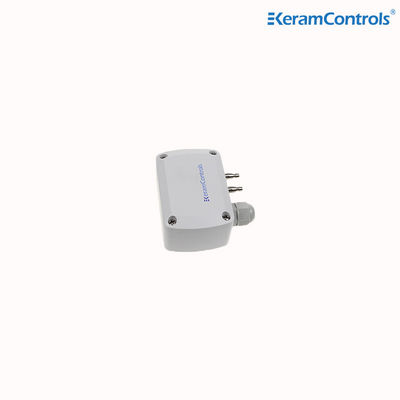

IP65 διαφορικός αισθητήρας πίεσης διαφοράς αισθητήρων πίεσης αέρα για το σύστημα HVAC
| Σήμα εξόδου: | 4-20mA (2wire) | Θερμοκρασία αποθήκευσης: | -40…+60℃ |
|---|---|---|---|
| Κατανάλωση ρεύματος: | <1.5W | Ακρίβεια: | <±1% FS@-5 έως +65℃ |
| Θερμοκρασία λειτουργίας: | -20 ··· +70°C | ||
| Επισημαίνω |
20mA διαφορικός αισθητήρας πίεσης αέρα,2wire αισθητήρας πίεσης διαφοράς,IP65 αισθητήρας πίεσης διαφοράς |
||
αισθητήρας διαφορικής πίεσης αέρα αισθητήρας διαφορικής πίεσης
Περιγραφή
Η αρχή λειτουργίας του διαχωριστικού μεταβιβαστή πίεσης μεταφέρει τη διαχωριστική πίεση που λαμβάνονται από τα τυποποιημένα τμήματα θρόμβωσης (βρύσματα, πλάκες ανοίγματος,βεντούρι σωλήνες) στο διαφράγμα απομόνωσης και στις δύο πλευρές του πομπού μέσω των σωλήνων πίεσης και στις δύο πλευρές του πομπού διαφορικής πίεσης, και στη συνέχεια μεταδίδει το σήμα διαφορικής πίεσης στο μέτρημα μέσω του υγρού σφράγισης (λαδιού σιλικόνης, φθοριούχου ελαίου) στο διάφραγμα,και στη συνέχεια το μέτρημα στοιχείο θα μετατρέψει το σήμα διαφορικής πίεσης στο αντίστοιχο ηλεκτρικό σήμα και να το μεταδώσει στον μετατροπέαΤέλος, μετατρέπεται σε τυπικά ηλεκτρικά σήματα (1~5V, 4~20mA) μετά την επεξεργασία τους από λειτουργικό ενισχυτή και άλλες μονάδες.
Γενικά, ο τόπος εγκατάστασης του μεταβιβαστή διαφορικής πίεσης βρίσκεται μακριά από το δωμάτιο ελέγχου.το σήμα τυπικού ρεύματος 4 ~ 20mA χρησιμοποιείται γενικά ως σήμα μετάδοσης, και το σήμα επαφής στην αίθουσα ελέγχου γίνεται 1 ~ 5V.
Ειδικότητα
- Περιοχές από -25/+25Pa έως -10000/+10000Pa (ανάλογα με τα μοντέλα)
- Εγχειρίδιο βαθμονόμησης μηδενικού αυτοκινήτου
- Τεχνολογίες εκπομπής
- Τυποποιημένη ακρίβεια < ± 1% FS
- Προστασία του σπιτιού IP65
- Όταν ≤ 100Pa, ακρίβεια <± 3%FS±2Pa
Εφαρμογή
- Σύστημα HVAC
- Φαρμακευτικά καθαρά δωμάτια
- Ηλεκτρονικά καθαρά δωμάτια
- Ιατρικά καθαρά δωμάτια
- Εμπορικά κτίρια
- Κέντρο δημόσιας συγκοινωνίας
Τεχνικά δεδομένα
| Σχήμα | KDP110 |
| Μονάδες μέτρησης | Μπαμπά.2O,inWG,mmHG,KPa,mbar |
| Ακριβότητα | < ± 1% FS@-5 έως +65°C |
| Χρόνος απόκρισης | 0.5s |
| Επαναλαμβανόμενη σταθερότητα | ±0,01 % σε FS /έτος |
| Απόφαση | 0.1 Pa· 0,1 mmH2Ο; 0,01mbar; 0,01mmHG |
| Ενημέρωση | Αέρας και ουδέτερα αέρια |
| Θέρμανση λειτουργίας | -20...+70°C |
| Θέρμανση αποθήκευσης | -40...+60°C |
| Κατανάλωση ενέργειας | < 1,5 W |
| Αντιμετωπίζεται σε υπερπίεση | x15 |
| Ηλεκτρική τροφοδοσία | 16~30VAC/DC (3 καλώδια) / 18~30VDC (2 καλώδια) |
| Σήμα εξόδου | 4-20mA ((2 καλώδια) |
| 4-20mA ((3σύρματα) | |
| 0~5V/0~10VDC ((3 καλώδια) | |
| RS-485 | |
| Προσαρμοσμένο | |
| Αυτο μηδέν | Χειροκίνητη βαθμονόμηση |
| Υλικό στέγασης | PC&ABS, UL94V-0 |
| Κλάση προστασίας. | IP65/NEMA4 |
| Αγγειοκυτταρικό αδένα | M16*1.5 |
Διάσταση
Προσαρμογή εύρους μέτρησης
Ρυθμίσεις εξόδου (σύρμα 3 μοντέλο)
Εγχειριτική διόρθωση μηδενικού σημείου
Οδηγός παραγγελίαςε
KDP110-Διαφορά εξόδου
| Σχήμα | Πεδίο | Αποδόσεις | ||
| KDP110 | -100~+100Pa | Επενδύσεις | 4-20mA ((2 καλώδια) | (Ε) |
| -1000~+1000Pa | (2) | 4-20mA ((3 καλώδια) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 καλώδια) | (Γ) | |
| -10000~+10000Pa | Επενδύσεις | RS-485 | (Χ) | |
| Προσαρμοσμένο | ||||
