Ποιότητα Ενιαίο στάδιο IP65 διακοπτών ροής του νερού Hvac μικροϋπολογιστών SPDT εργοστάσιο

Ενιαίο στάδιο IP65 διακοπτών ροής του νερού Hvac μικροϋπολογιστών SPDT

Name: Ενιαίο στάδιο IP65 διακοπτών ροής του νερού Hvac μικροϋπολογιστών SPDT
Brand: Keram (Nanjing)ELECTRICAL Equipment Co., Ltd.
SKU: KWFS
Price: 106.00 USD
Availability: InStock

Χώρος καταγωγής: Κίνα

Επωνυμία Μάρκας: Keramcontrols

Πιστοποίηση: CE

Αριθμός μοντέλου: KWFS

Ελάχιστη ποσότητα παραγγελίας: 10

Ετικέτες:

1Ηλεκτρική βαλβίδα διακόπτη πίεσης 0

6 MPa

0Ηλεκτρική βαλβίδα διακόπτη ατμού πίεσης 0

Είδος λειτουργίας:

On/Off, μονοβάθμιος, μικροδιακόπτης

Παραγωγή:

SPDT 15(8A) 24/250VAC

Ρυθμοί ροής:

Δείτε τον πίνακα ρυθμών ροής

Προστασία Κατοικιών:

IP65

Επισημαίνω

Διακόπτης ροής του νερού SPDT Hvac

Διακόπτης ροής του νερού IP65 Hvac

Υγροί διακόπτες ροής Hvac μικροϋπολογιστών

Περιγραφή Προϊόντος

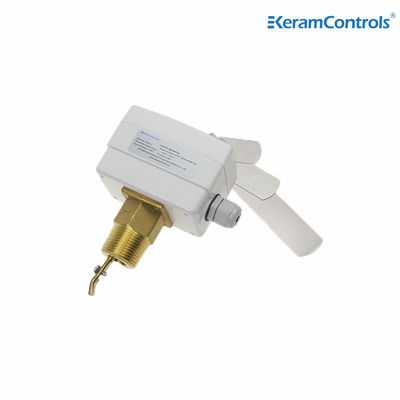

Διακόπτης ροής νερού hvac

Περιγραφή

Ο διακόπτης ροής στόχου KWFS είναι ένας τύπος κελύφους κατασκευασμένος από ABS και PC σύνθετα υλικά, τα οποία μπορούν να προστατεύσουν αποτελεσματικά από τη διάβρωση υψηλής θερμοκρασίας.που μπορούν να ανταποκριθούν στις ανάγκες των πελατών.

Χρησιμοποιείται κυρίως για τη μέτρηση και τον έλεγχο της ροής υγρού που ρέει μέσω αγωγών, όπως νερό, αιθυλενογλυκόλη κλπ.Η τυπική εφαρμογή της σειράς διακόπτη ροής τύπου-στόχο είναι να χρησιμοποιείται σε σημεία όπου απαιτείται δράση αλληλοκλειδώσεως ή προστασία από αποσύνδεση.Η σειρά των διακόπτες ροής χρησιμοποιεί έναν διακόπτη ανοικτού στόχου με μεγάλο φορτίο με διπλό στύλο (SPDT), που διαθέτει χαρακτηριστικά γρήγορης δράσης, εξασφαλίζοντας την στιγμιαία λειτουργία του διακόπτη ροής.

Εφαρμογή

Ο έλεγχος και η παρακολούθηση της ροής υγρών από λέβητες, αντλίες κ.λπ., από εξοπλισμό θέρμανσης, ψύξης και κλιματισμού.

Χαρακτηριστικά

● Διαχείριση ροής νερού και φυσιολογικών μέσων
● Ο ανακαινισμένος μικροαλλάκτης SPDT εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη
●15 ((8A) 250VAC ονομαστική διακόπτης
● IP65, θήκη κατηγορίας Ι
● Ρυθμίστε το σημείο ρύθμισης
● Πλέκα από ανοξείδωτο χάλυβα
● Υλικό από χαλκό
● Μέγιστη θερμοκρασία υγρού 120°C
● Μέγιστη εργασιακή πίεση 13,5Ba

Προδιαγραφές

Τύπος λειτουργίας	Ενα/κλείσιμο, μονοστάδιο, μικρο-συνδέτης
Αποδόσεις	SPDT 15 ((8A) 24/250VAC
Ποσοστά ροής	Βλέπε πίνακα ροής
Προσαρμογή της ρύθμισης του ρυθμού ροής	Εσωτερική βίδα
Ανιχνευτικό στοιχείο	Πλοί
Εφαρμογές υγρών	Ζεστό, ψυχρό, νερό από πηγάδι, πισίνα και νερό θάλασσας, άλικα ή αιθυλενογλυκόλη
Μέρη υλικού σε επαφή με υγρό	Άλλες χημικές ουσίες
Υλικό για κουπί	Ατσάλι ατσάλι
Θέρμανση υγρού	-20°C~120°C
Επιτρεπόμενη θερμοκρασία περιβάλλοντος	-40°C~85°C
Επιτρεπόμενη οπτική υγρασία	10...90% RH, μη συμπυκνωτικό
Εισαγωγή καλωδίου	Εφοδιασμός M18
Διαμονή	Ανθεκτικότητα στη φωτιά ABS ή PC
Προστασία.	IP65
Χρώμα	Λευκό
Βάρος	10,0 κιλά

Τύποι μοντέλου

Σχήμα	Σύνδεση
KWFS-1	1/2" -14 NPT
KWFS-2	3/4" -14 NPT
KWFS-3	" -111⁄2 NPT

Πίνακας ταχύτητας ροής υγρών

Μέγεθος σωλήνα γραμμής

1 1⁄4.

1-1/2

- Δύο-τέσσερα.

Ελάχιστη ροή

Αύξηση της ροής
①&2Συνδεδεμένο

4.2
(1.0)

5.8
(1.3)

7.5
(1.7)

13.7
(3.1)

17.6
(4.0)

27.5
(6.2)

64.7
(14.7)

35.2
(8.0)

125
(28.4)

57.01
(12,9)

190.0
(43.1)

74.0
(16.8)

374.7
(85.1)

204.7
(46.5)

Μειωμένη ροή
①&3Συνδεδεμένο

2.5
(0,6)

3.7
(0,8)

5.0
(1.1)

9.7
(2.2)

11.9
(2.7)

19
(4.3)

50.1
(11.4)

26.9
(6.1)

101.1
(22.9)

41.0
(9.3)

158.0
(35.9)

54.0
(12.3)

319.7
(72.6)

170.0
(3806)

Μέγιστη ροή

Αύξηση της ροής
①&2Συνδεδεμένο

9.2
(2.1)

13.3
(3.0)

17.6
(4.0)

26.9
(6.1)

30.8
(7,0)

50.2
(11.4)

127.6
(29.0)

81.0
(18.4)

245.0
(55.6)

118.0
(26.8)

374.7
(85.1)

144.0
(32.7)

759.5
(172.5)

415.0
(94.2)

Μειωμένη ροή
①&3Συνδεδεμένο

8.1
(2.0)

12.5
(2.8)

16.3
(3.7)

25.1
(5.7)

28.6
(6.5)

47.1
(10.7)

122.0
(27.7)

76.2
(17.3)

234.7
(53.3)

111.0
(25.2)

359.7
(81.7)

134.7
(30.6)

729.6
(165.7)

400.6
(90.8)

Σημείωση:
1Για τα επίπεδα ροής με το προθεσμία "Z", πρέπει να τοποθετηθεί η βίδα 6 ιντσών.
Η μονάδα ροής του παραπάνω πίνακα είναι GPM (m / h)

Ηλεκτρική καλωδίωση

Ενιαίο στάδιο IP65 διακοπτών ροής του νερού Hvac μικροϋπολογιστών SPDT 0

Εγκατάσταση

Ο διακόπτης ροής μπορεί να τοποθετηθεί σε κάθε θέση μακριά από αγκώνες ή θροσολόγια, με βέλος στην κατεύθυνση ροής.Εάν η συσκευή είναι τοποθετημένη προς τα κάτω, φροντίζετε για τα σκουπίδια και το εφαρμόζετε σε ένα ίσιο σωλήνα, μακριά από φίλτρα, βαλβίδες κλπ., με μήκος τουλάχιστον 5 φορές τη διάμετρο του σωλήνα άνω και κατωτέρω της μονάδας.

Σημείωση:
Ο διακόπτης ροής είναι βαθμολογημένος εργοστασιακά στην ελάχιστη ευαισθησία του. Για να αυξήσετε τη βαλβίδα ρυθμίσεως, γυρίστε τη βίδα ρύθμισης με την κατεύθυνση των ρολογιών.Η βαλβίδα διακοπής πρέπει να είναι ≥ η ελάχιστη ροή που απαιτείται για να εξασφαλιστεί η προστασία της εγκατάστασης..

Μέγεθος (mm)

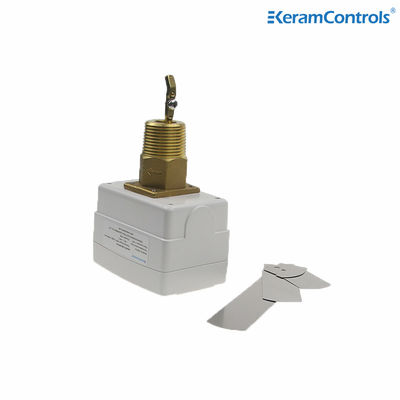

Πλοί

Ενιαίο στάδιο IP65 διακοπτών ροής του νερού Hvac μικροϋπολογιστών SPDT 2

Εγκατάσταση Paddle
Σωλήνες	- Όχι, όχι.
1"	1
11/4"	1
11/2"	1
2 "	1,2
21/2"	1,2
3 "	1,2,3
4 ίντσες	1,2,3
4"Z	1,2,3,4
5"	1,2,3
5"Z	1,2,3,4
6 ιντσών	1,2,3
6"Z	1,2,3,4
8 ιντσών.	1,2,3
8"Z	1,2,3,4
